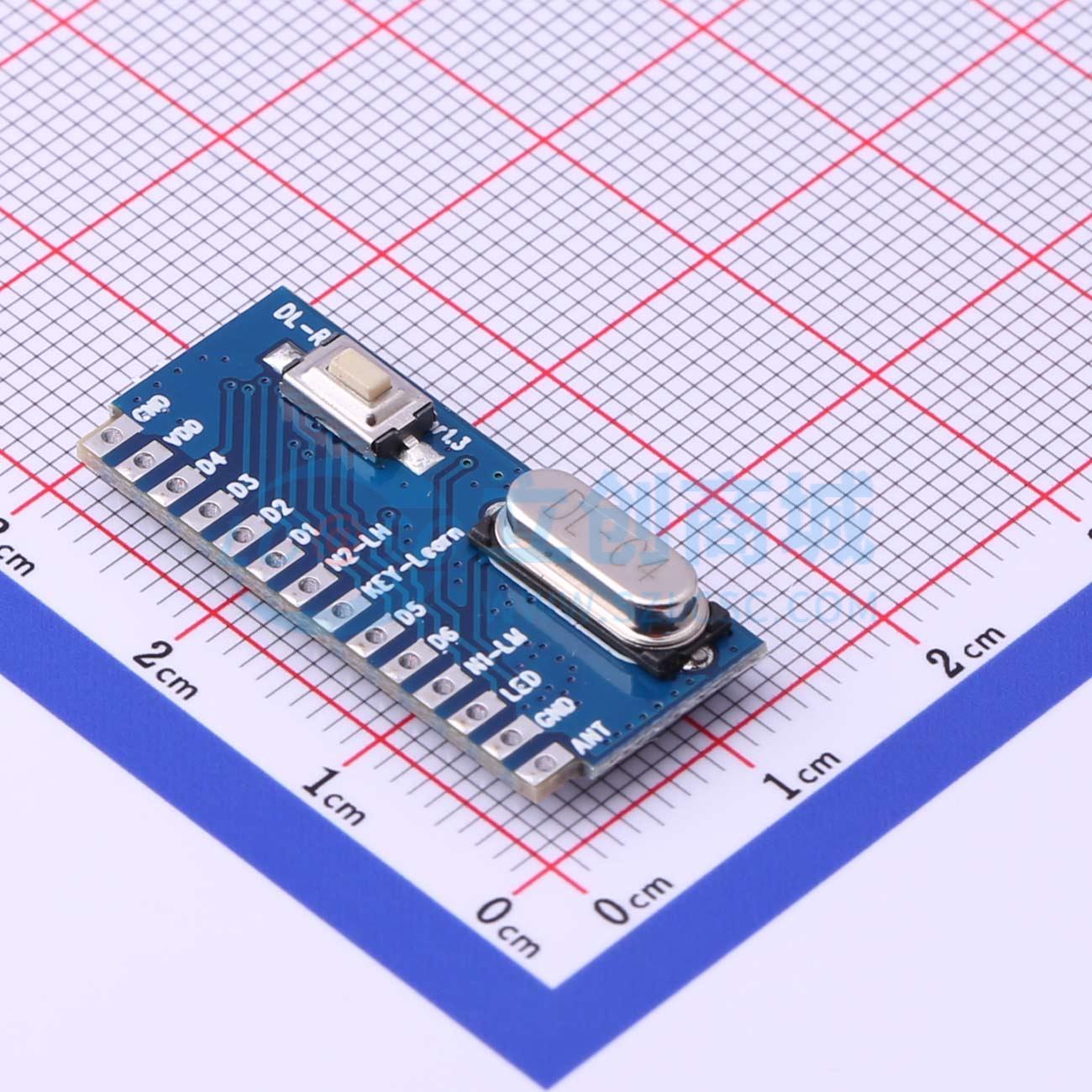

DL-RX06C-LO6-433M
接收模块433MHz 6路开关量带本地控制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 无线接收模块六路开关量本地控制带学习码1527超外差 低功耗、小体积，高灵敏度,ASK调试
- 品牌名称
- DreamLNK(骏晔科技)
- 商品型号
- DL-RX06C-LO6-433M
- 商品编号
- C717941
- 包装方式
- 托盘
- 商品毛重
- 1.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 接收 | |
| 频率 | 315MHz；433.92MHz | |
| 调制方式 | OOK |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 接收电流 | 6mA | |
| 通讯距离 | 300m | |
| 接收灵敏度 | -112dBm |
商品概述
DL-RX06C-LO6 是一款支持低功耗、小体积，高灵敏度，带解码（学习码）超外差ISM 频段无无线接收模块。采用高性价比无线数据接收芯片及低功耗单片机，具有较高的接收灵敏度、并且支持3V - 5.5V 的宽压供电，射频芯片内建镜像抑制，抗干扰性能好。模块通过设置N1、N2 的逻辑状态实现客户应用需要的工作模式，独立引出LED 对码状态指示、Learn 学习对码按键两个端口，客户可以把对码按键SW 及对码指示灯LED 引到产品的线路板或外壳上面，方便用户操作对码。DL-RXC06C-LO6 将N1、N2 设置端引出，模块引脚采用2.0mm 间距，缩小了模块体积，双面直插焊盘T 型板设计，产品应用底板采用开槽直插方式，把模块直接插在线路板上面用波峰焊接，省去黑胶排针的焊接并且降低模块高度至10mm。模块可兼容PT2262 及1527 编码。也可以根据不同的遥控器编码类型ODM 定制开发对应的解码接收模块。
商品特性
- 频率范围：315MHz，433.92MHz（特殊频率可定做）
- 灵敏度高达 -112 dBm
- 电源电压输入范围：3V - 5.5V （推荐工作电压5.0V）
- 锁存与非锁存模式选择：设置N1 解码输出锁存/非锁存，N2 切换模块正常/低功耗模式
- 可配套学习PT2260、2262、1527 遥控器，速率兼容性好
- 编码数据传输速率2.5K bps（曼彻斯特编码）
- OOK 调制模式，可配合PT4450、115H、113、R25（2SK3356）等多种发射电路
- 模块尺寸29×12.8×6mm（T 型板类型）
应用领域
- 电动车多路控制器
- 多路输入、输出开关量控制
- 多路吊灯、灯饰遥控控制
- 无线多路开合控制器搭配标准1527 协议的遥控器使用
- 荧幕升降器控制器
- 多路电平控制电路D1 - D6 可直接驱动达林顿、继电器电路
- 智能楼宇、智能建筑
- 电机的多路通断控制
