温馨提醒：图片仅供参考，商品以实物为准

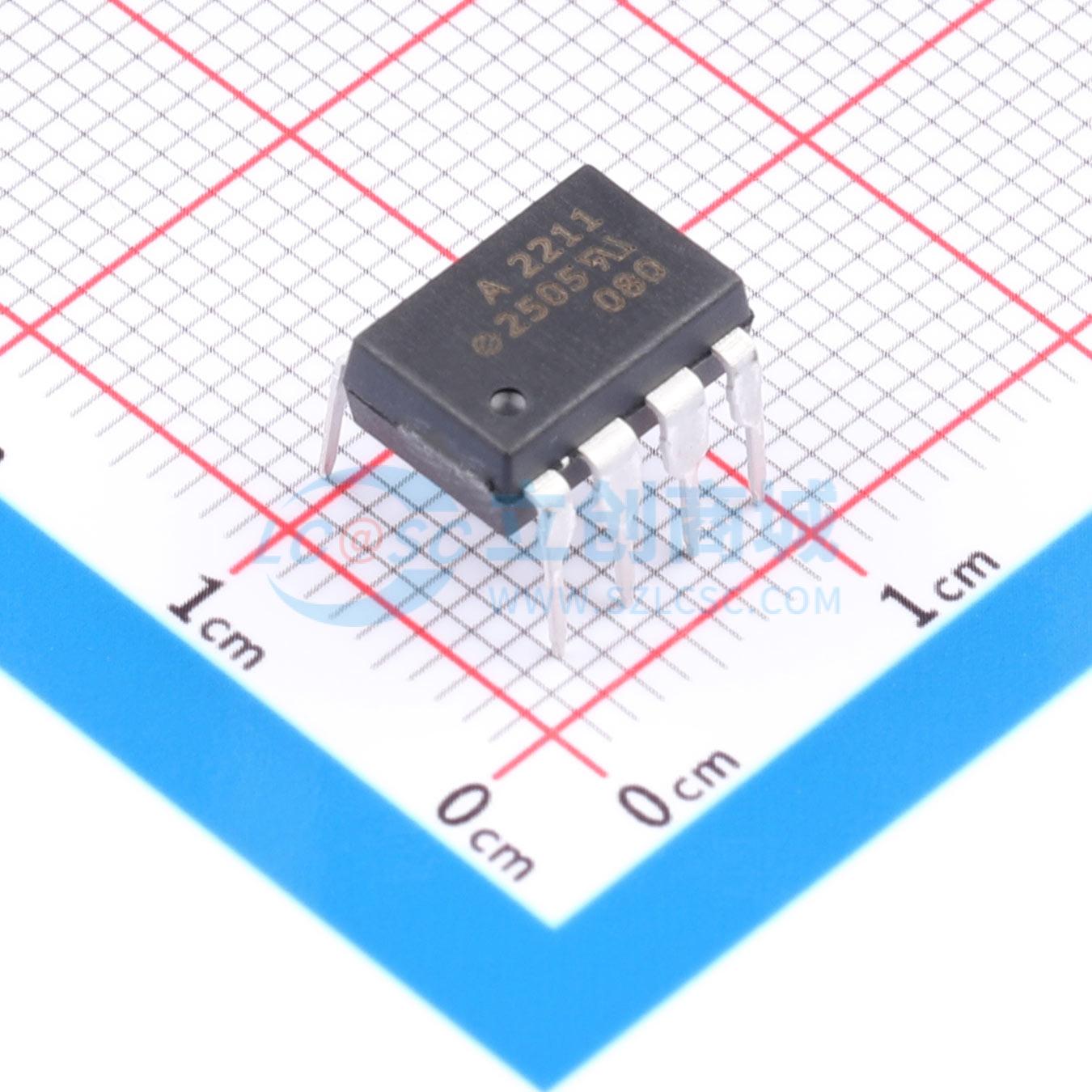

HCPL-2211-000E
高共模抑制比、宽Vcc逻辑门光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是光耦合逻辑门。HCPL22XX和HCPL-02XX包含GaAsP LED，而HCNW22XX包含AlGaAs LED。探测器具有图腾柱输出级和内置施密特触发器的光接收器输入级，可提供逻辑兼容波形，无需额外的波形整形。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-2211-000E
- 商品编号
- C6630864
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.896克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 5Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 300ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 300ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 210mW | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 5mA | |
| 功能特性 | 内置施密特触发器 |
