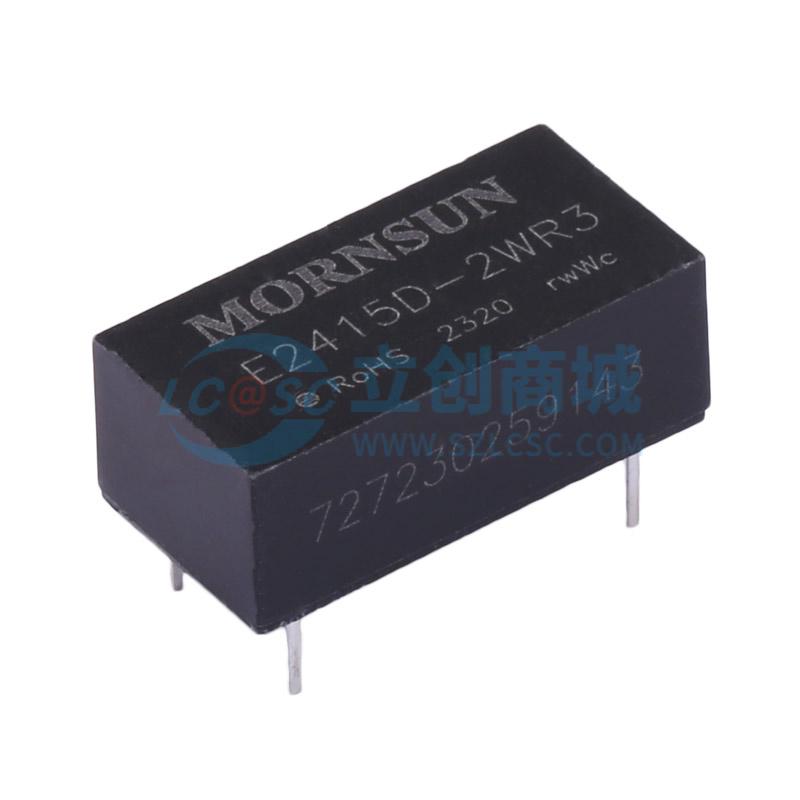

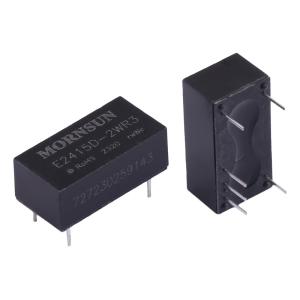

E2415D-2WR3
2W隔离式DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2W隔离式DC-DC转换器，固定输入电压，非稳压双路或单路输出。适用于分布式电源系统中需要隔离电压的应用。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- E2415D-2WR3
- 商品编号
- C6606840
- 商品封装
- DIP,20.3x10.2mm
- 包装方式
- 管装
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 83% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 67mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 260kHz | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 20.32mm | |
| 宽度 | 10.16mm | |
| 高度 | 8.2mm |
商品特性
- 可持续短路保护
- 空载输入电流低至8mA
- 工作温度范围：-40°C to +105°C
- 效率高达86%
- 功率密度高
- 隔离电压3000VDC
- 国际标准引脚方式
- 通过EN62368认证
- 符合UL62368
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
