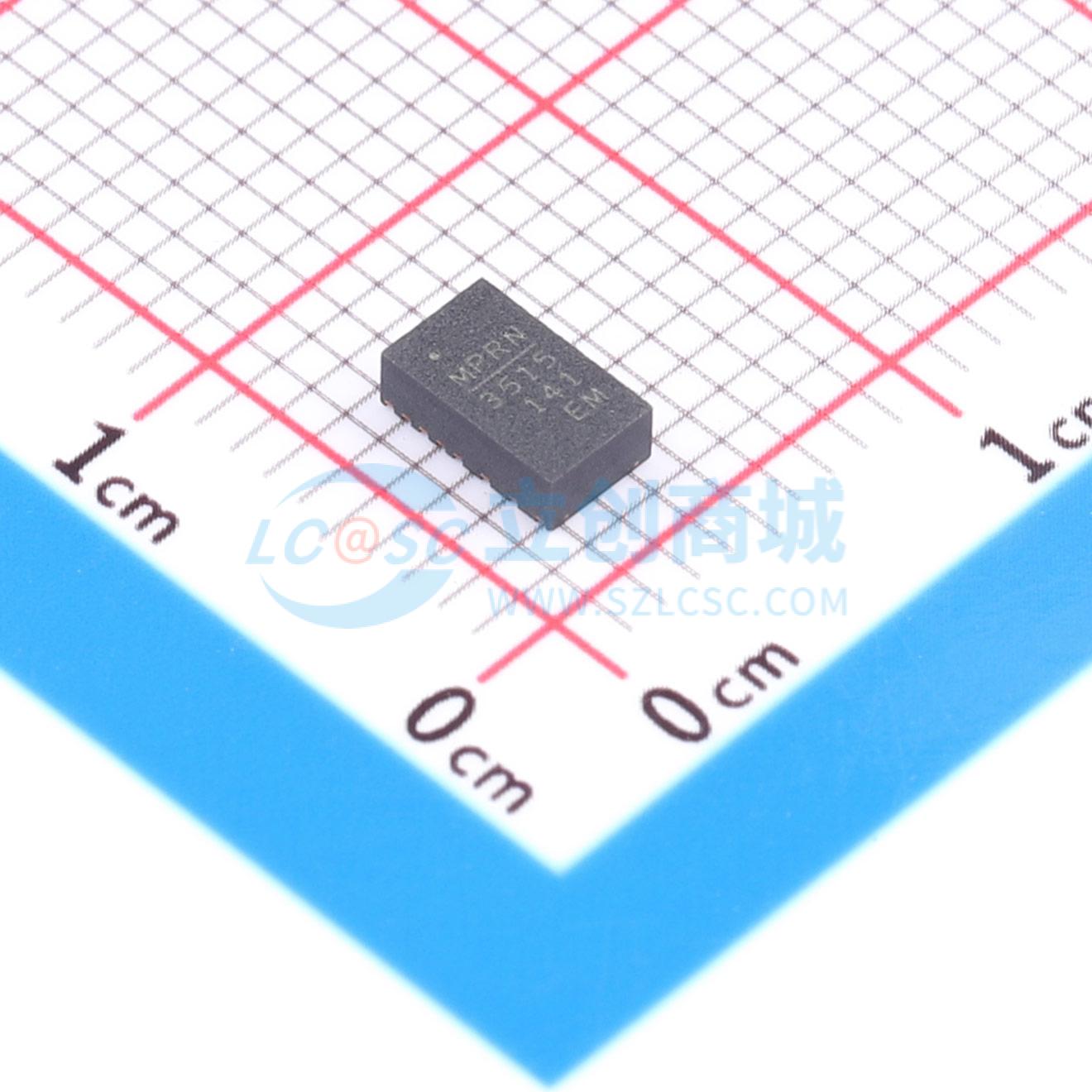

温馨提醒：图片仅供参考，商品以实物为准

MPM3515GQVE-AEC1-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPM3515GQVE-AEC1-Z
商品编号: C6596223
包装方式: 编带
商品毛重: 0.257143克(g)

商品参数

参数完善中

商品概述

MPM3515是一款内置功率MOSFET、电感和电容的同步整流降压转换器。MPM3515提供非常紧凑的解决方案，仅需要四个外部元件即可在宽输入电源范围内实现1.5A连续输出电流，并具有出色的负载和线性调整率。MPM3515工作在2.2MHz开关频率下，可实现快速负载瞬态响应。完整保护功能包括过流保护(OCP)和热关断。MPM3515消除了设计和制造风险，同时大幅缩短了产品上市时间。MPM3515采用节省空间的QFN-17 (3mmx5mmx1.6mm)封装。

商品特性

完整集成开关电源
宽4V至36V工作输入范围
1.5A连续负载电流
内部功率MOSFET具有90mΩ/50mΩ低导通电阻
固定2.2MHz开关频率
高输入电压下频率折返
支持450kHz至2.2MHz频率同步
强制连续导通模式(CCM)
电源良好(PG)指示
带谷值电流检测和打嗝模式的过流保护(OCP)
热关断
输出电压可从0.8V调节
提供QFN-17 (3mmx5mmx1.6mm)封装
符合CISPR25 5级标准
提供可湿焊侧翼封装选项
提供AEC-Q100 1级产品

应用领域

工业控制
汽车电子
医疗和成像设备
电信应用
分布式电源系统
