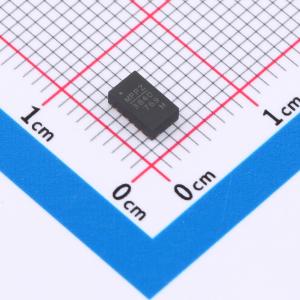

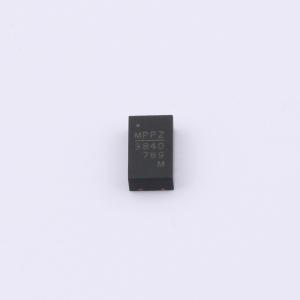

温馨提醒：图片仅供参考，商品以实物为准

MPM3840GQV-Z

4A, 2.8V - 5.5V 电源模块同步降压转换器，带集成电感

SMT扩展库PCB免费打样

描述: MPM3840 是一款 DC/DC 模块，包含一个单片式降压开关模式转换器，内置功率 MOSFET 和一个电感。MPM3840 可在 2.8V 至 5.5V 的输入电压下提供 4A 的连续输出电流，具有出色的负载和线性调整率。MPM3840 非常适合为单节锂离子（Li+）电池供电的便携式设备供电。输出电压可低至 0.6V 进行调节。完成设计仅需输入电容、输出电容和反馈（FB）电阻。恒定导通时间（COT）控制方案可提供快速瞬态响应、高光负载效率和轻松的环路稳定性。完整的保护功能包括逐周期电流限制和热关断。MPM3840 所需的现成标准外部组件数量极少，采用超小型 QFN - 20（3mmx5mmx1.6mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3840GQV-Z
商品编号: C6596243
商品封装: QFN-20(3x5)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

MPM3840 是一款 DC/DC 模块，包含一个单片式降压开关模式转换器，内置功率 MOSFET 和一个电感。MPM3840 可在 2.8V 至 5.5V 的输入电压下提供 4A 的连续输出电流，具有出色的负载和线性调整率。MPM3840 非常适合为单节锂离子（Li+）电池供电的便携式设备供电。输出电压可低至 0.6V 进行调节。完成设计仅需输入电容、输出电容和反馈（FB）电阻。恒定导通时间（COT）控制方案可提供快速瞬态响应、高光负载效率和轻松的环路稳定性。完整的保护功能包括逐周期电流限制和热关断。 MPM3840 所需的现成标准外部组件数量极少，采用超小型 QFN - 20（3mmx5mmx1.6mm）封装。

商品特性

光负载效率 >80%
低静态电流（IQ）：40μA
2.8V 至 5.5V 宽工作输入范围
输出电压低至 0.6V
降压模式下 100% 占空比
4A 输出电流
内置 25mΩ 和 12mΩ 功率 MOSFET
1.2MHz 频率
外部模式控制（PWM、PFM）和动态模拟电压
使能（EN）和电源正常（Power Good）信号用于电源排序
逐周期过流保护（OCP）
带预偏置启动的 1.5ms 内部软启动时间
带打嗝模式的短路保护（SCP）
热关断
使用低 ESR 输出陶瓷电容时稳定
采用 QFN - 20（3mmx5mmx1.6mm）封装

应用领域

网络/服务器
空间受限应用
工业产品
低电压 I/O 系统电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.8V~5.5V
	输出电压(Vout)	600mV~5.5V
	输出电流(最大值)	4A
	静态电流(Iq)	40uA

	属性	参数值
	开关频率	1.2MHz
	特性	过流保护；过热保护
	长度	5mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
