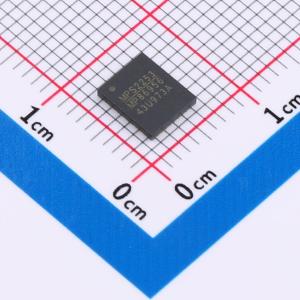

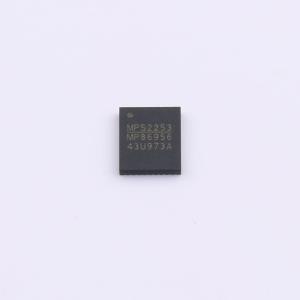

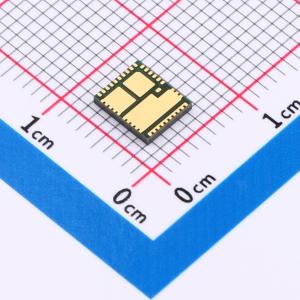

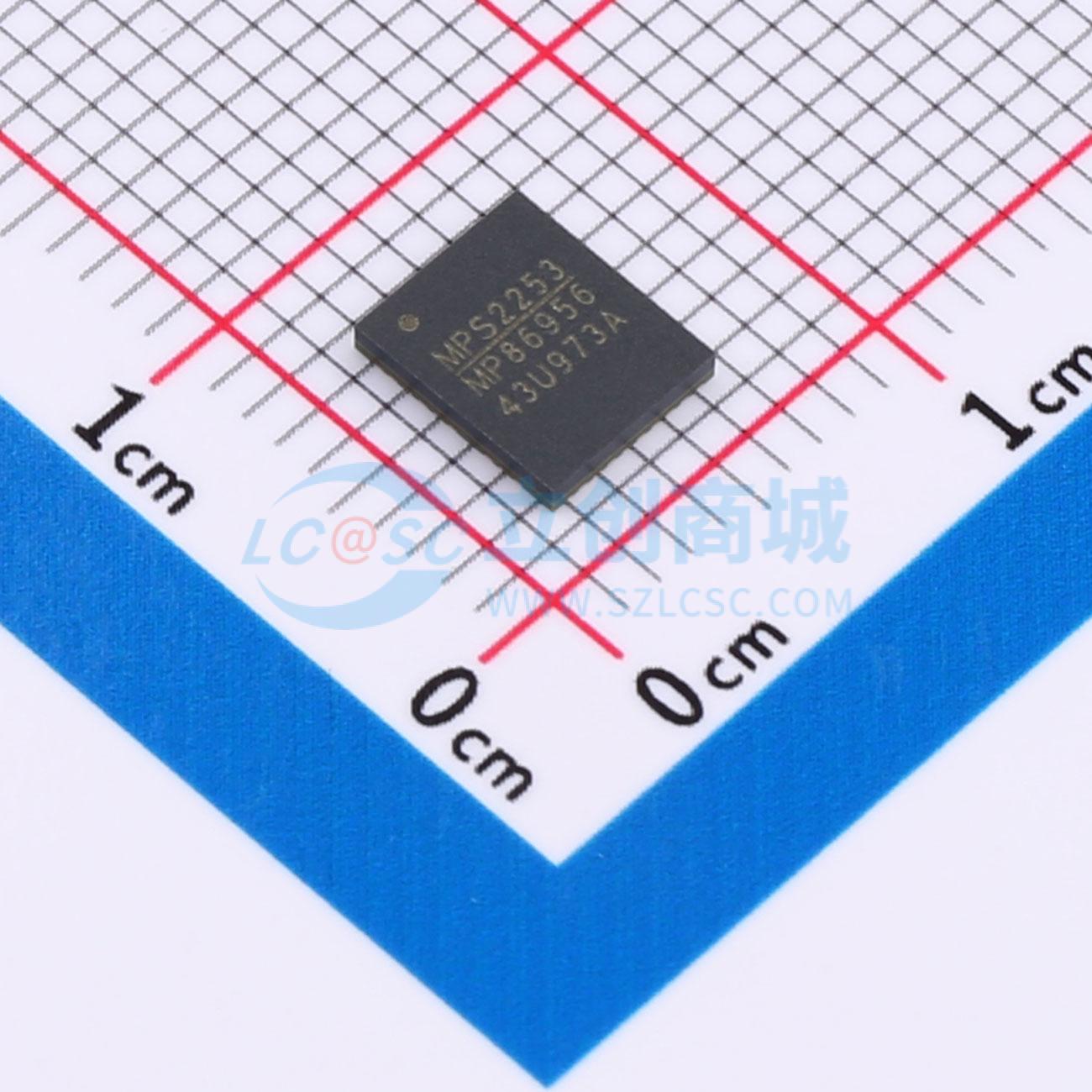

MP86956GMJ-Z

Intelli-Phase解决方案，适用于5x6mm LGA和TLGA封装

SMT扩展库PCB免费打样

描述: MP86956是一款单片半桥，内置功率MOSFET和栅极驱动器。在较宽的输入电源范围内，MP86956可实现70A的连续输出电流。MP86956采用单片IC方案，每相可驱动高达70A的电流。驱动器和MOSFET的集成通过优化死区时间和降低寄生电感，实现了高效率。MP86956的工作频率范围为100kHz至3MHz。MP86956具备多种特性，可简化系统设计。它可与具有三态PWM信号的控制器配合使用，并配备精确的电流检测功能以监测电感电流，以及温度检测功能以报告结温。MP86956非常适合对效率和尺寸要求较高的服务器应用。该器件提供LGA和TLGA（5mmx6mm）封装。
品牌名称: MPS(芯源)
商品型号: MP86956GMJ-Z
商品编号: C6595839
商品封装: LGA-41(5x6)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

MP86956是一款单片半桥，内置功率MOSFET和栅极驱动器。在较宽的输入电源范围内，MP86956可实现70A的连续输出电流。 MP86956采用单片IC方案，每相可驱动高达70A的电流。驱动器和MOSFET的集成通过优化死区时间和降低寄生电感，实现了高效率。MP86956的工作频率范围为100kHz至3MHz。 MP86956具备多种特性，可简化系统设计。它可与具有三态PWM信号的控制器配合使用，并配备精确的电流检测功能以监测电感电流，以及温度检测功能以报告结温。 MP86956非常适合对效率和尺寸要求较高的服务器应用。该器件提供LGA和TLGA（5mmx6mm）封装。

商品特性

3V至16V宽工作输入范围
70A输出电流
电流检测：Accu-SenseTM
温度检测
支持三态PWM信号
限流保护
过温保护（OTP）
故障报告
提供LGA和TLGA（5mmx6mm）封装

应用领域

服务器核心电压
显卡核心稳压器
电源模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	工作电压	3V~3.6V
	下降时间(tf)	20ns

	属性	参数值
	特性	过流保护(OCP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.3V
	输入低电平(VIL)	800mV
	静态电流(Iq)	3mA
