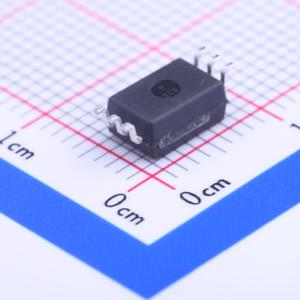

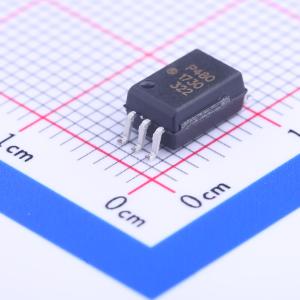

ACPL-P480-500E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速光耦合器包含 GaAsP 发光二极管和内置施密特触发器的光电探测器，可提供逻辑兼容波形，无需额外的波形整形。图腾柱输出无需上拉电阻，可直接驱动智能功率模块或栅极驱动器。器件间的传播延迟差异最小化，通过减少开关死区时间提高逆变器效率。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-P480-500E
- 商品编号
- C74380
- 商品封装
- SOP-6-6.8mm
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 20kV/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 350ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 350ns | |
| 输入阈值电流(FH) | 5.5mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 210mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 10mA |
