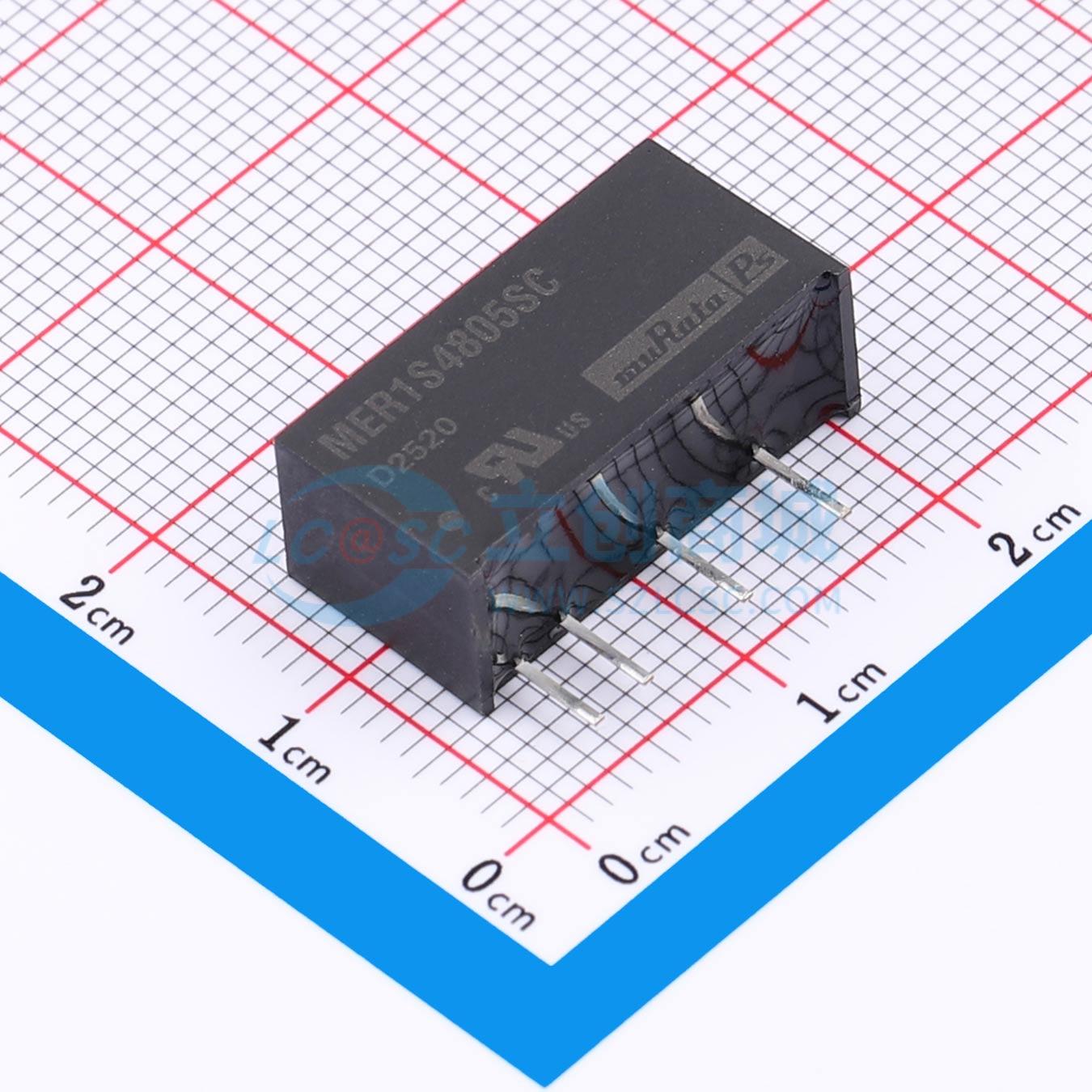

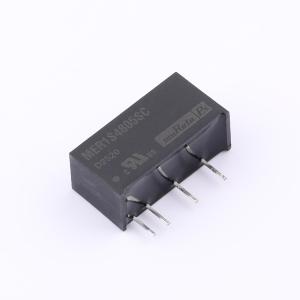

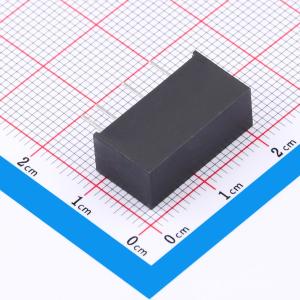

MER1S4805SC
1kVDC隔离1W单输出DC-DC转换器，高效、调节性能好，适用于控制系统板
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- muRata(村田)
- 商品型号
- MER1S4805SC
- 商品编号
- C6590988
- 商品封装
- SIP,20x6mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 43.2V~52.8V | |
| 转换效率 | 79.5% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 10uF | |
| 隔离电压(Vrms) | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 62kHz | |
| 静态电流 | - | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 19.3mm | |
| 宽度 | 7.47mm | |
| 高度 | 10.16mm | |
| 稳压类型 | - |
商品概述
MER1系列是我们1W NMR系列的新型高性能版本。MER1系列效率更高，对于不能容忍输出电压大幅变化的应用，可提供更好的稳压性能。它们非常适合为控制系统电路板提供本地电源，此外还具备1kVDC电气隔离功能，可降低开关噪声。
商品特性
- MER1系列是我们1W NMR系列的新型高性能版本
- 效率更高，对于不能容忍输出电压大幅变化的应用，可提供更好的稳压性能
- 非常适合为控制系统电路板提供本地电源，此外还具备1kVDC电气隔离功能，可降低开关噪声
- MER1已获得美国保险商实验室（Underwriters Laboratory）的功能性绝缘认证，输入和输出通常应保持在安全特低电压（SELV）限值内，即峰值小于42.4V或直流60V
- MER1系列采用环形隔离变压器，漆包线的初级和次级绕组之间无需额外绝缘
- MER1系列已获得美国保险商实验室（UL）的UL 60950认证，适用于最高环境温度85℃和/或外壳温度限制130℃（在引脚对面的表面测量外壳温度）的功能性绝缘应用
- 该系列与峰值波峰焊温度为260℃、持续时间为10秒的RoHS焊接系统兼容
- SIP封装类型的引脚端接表面处理为镀镍预镀哑光锡后热浸镀锡。它们与锡/铅焊接系统向后兼容
