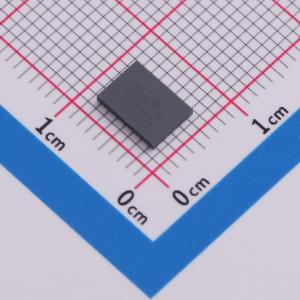

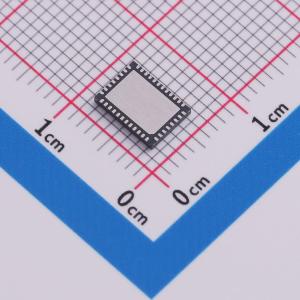

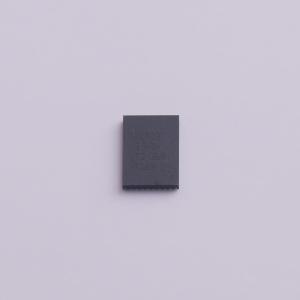

温馨提醒：图片仅供参考，商品以实物为准

MCF8315A1VRGFR

无传感器磁场定向控制集成FET无刷直流电机驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MCF8315A 40V 最大电压、4A 峰值电流、无传感器 FOC 控制、三相 BLDC 电机驱动器
品牌名称: TI(德州仪器)
商品型号: MCF8315A1VRGFR
商品编号: C6589896
商品封装: VQFN-40(5x7)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MCF8315A 为驱动峰值电流高达 4A 的速度受控型12V 至 24V 无刷直流电机 (BLDC) 或永磁同步电机(PMSM) 的客户提供了一个单芯片无代码无传感器FOC 解决方案。MCF8315A 集成了三个 ½ 桥，具有40V 的最大电压和 240mΩ 的低 RDS(ON)（高边 +低边 FET）。MCF8315A 集成了电源管理电路，包括可用于为外部电路供电的电压可调节降压稳压器（3.3V/5V，170mA）和 LDO (3.3V/20mA)。FOC 算法配置可存储在非易失性 EEPROM 中，从而允许器件在配置后独立运行。该器件通过 PWM 输入、模拟电压、可变频率方波或 I2C 命令接收速度命令。MCF8315A 集成多种保护特性，旨在出现故障事件时保护该器件、电机和系统。建议在发出速度命令之前，在器件上电或从睡眠状态唤醒后添加 200ms 延迟。

商品特性

采用集成无传感器电机控制算法的三相BLDC电机驱动器
无代码磁场定向控制(FOC)
模拟、PWM和基于频率的速度输入模式仅在MCF8315A配置为待机器件(DEV_MODE = 0b)时可用
基于I2C的速度输入模式在睡眠(DEV_MODE= 1b) 和待机器件(DEV_MODE = 0b) 中均可用
可使用电机参数提取工具(MPET)离线测量电机参数
支持5点可配置速度配置文件
通过正向重新同步和反向驱动支持风力机
具备抗电压浪涌(AVS)保护
通过自动死区时间补偿提高声学性能
工作电压范围为4.5V至35V，最大值40V
具备4A峰值的高输出电流能力
低MOSFET导通状态电阻
TA = 25℃时RDS(ON) (HS + LS)典型值为240mΩ
具备低功耗睡眠模式
VM = 24V、TA = 25℃时睡眠模式电流最大值为5μA
速度环路精度:使用内部时钟为3%，使用外部时钟参考为1%
支持高达75kHz的PWM频率，可支持低电感电机
不需要外部电流检测电阻，使用内置电流检测功能
内置3.3V、20mA LDO稳压器
内置3.3V/5V、170mA降压稳压器
配备专用DRVOFF引脚以禁用（高阻态）输出
具备展频和压摆率调节，用于降低EMI
集成整套保护特性
包含电源欠压锁定(UVLO)
包含电源过压保护(OVP)
包含电机锁定检测（5种不同类型）
包含过流保护(OCP)
包含热警告和热关断(OTW/TSD)
配备故障条件指示引脚(nFAULT)
可选择通过I2C接口进行故障诊断

应用领域

无刷直流(BLDC)电机模块
住宅和起居风扇
空气净化器和加湿器风扇
洗衣机和洗碗机泵
汽车风扇和风机
CPAP呼吸机

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	输出电流	-
	峰值电流	4A

	属性	参数值
	工作电压	-
	导通电阻	240mΩ
	静态电流(Iq)	-
	接口类型	I2C
	工作温度	-40℃~+125℃
	功能特性	马达卡锁保护；马达转速指示
