商品概述

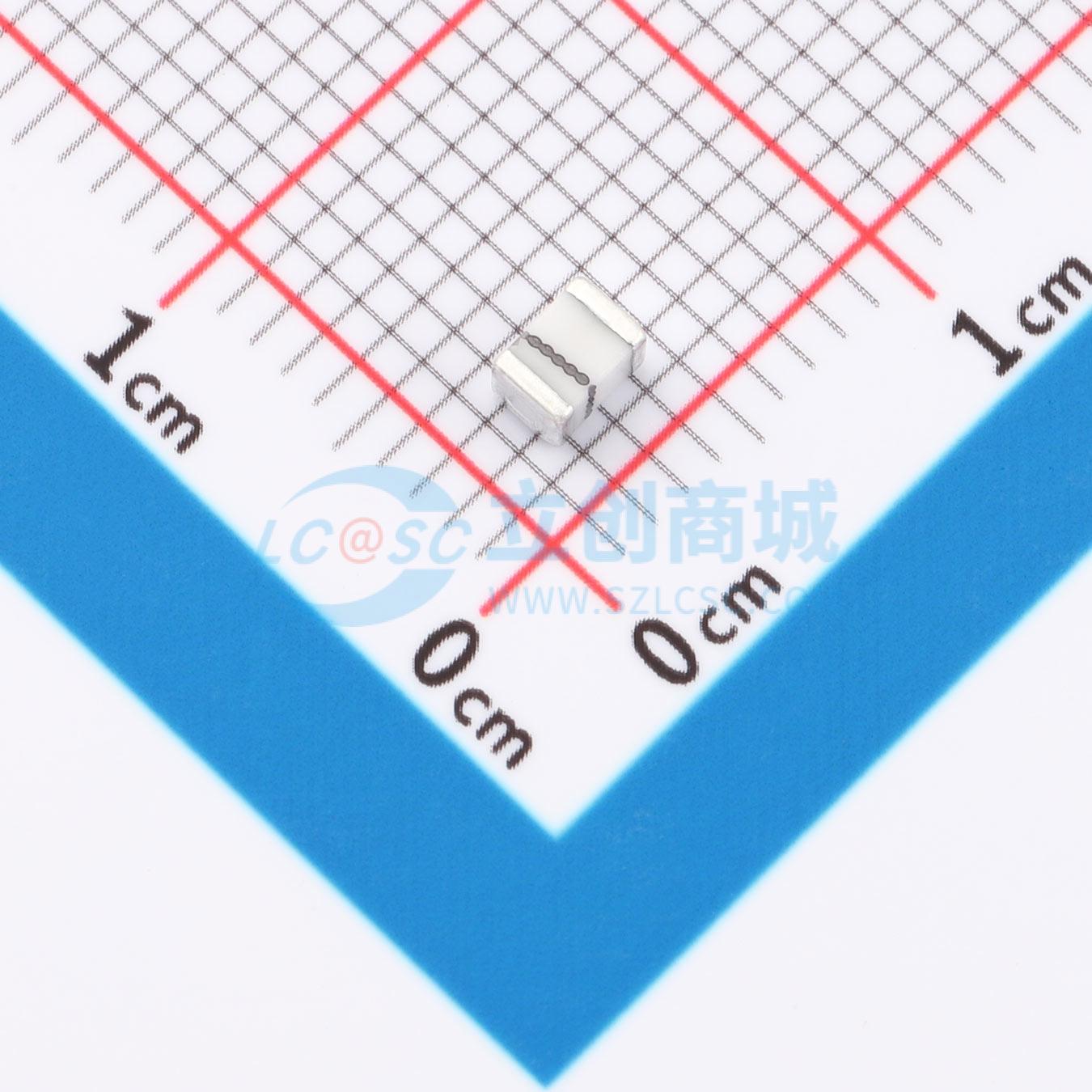

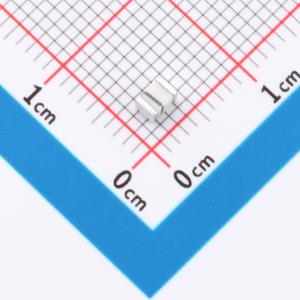

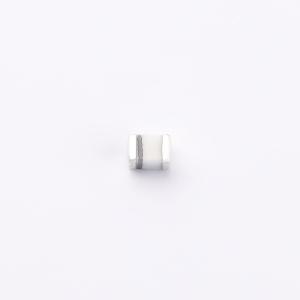

MA4P7470F - 1072T是一款采用非磁性金属电极无引脚端面（MELF）封装的表面贴装PIN二极管。该器件采用了M/A - COM久经考验的HIPAX技术，生产出一种无焊带或晶须线的低电感陶瓷封装。该封装采用了M/A - COM新的非磁性电镀工艺，提供了极低磁导率、密封的封装。封装中包含一个钝化PIN二极管，该二极管在芯片的阴极和阳极全表面键合，以最大化表面积，实现低电气和热阻。MA4P7470F - 1072T在电气和机械方面都进行了全面表征，以确保性能的可重复性和可预测性。这款非磁性器件MA4P7470F - 1072T在电气性能上与磁性型号MA4P7417F - 1072T相似。

该二极管非常适合用于低损耗、低失真和高功率开关电路，适用于从高频到超高频的高磁场环境。该器件较低的热阻在高达200瓦连续波的射频功率入射水平下提供了出色的更高平均性能。该器件旨在满足MRI测试环境最严格的电气和机械要求。

这些SMQ PIN二极管专为高产量卷带式组装而设计。矩形封装设计适用于高效的自动拾放组装技术。平行平面适用于夹爪或真空拾取技术。所有可焊接表面均镀锡，兼容回流焊和汽相焊方法。

商品特性

非磁性封装，适用于MRI应用
矩形MELF SMQ陶瓷封装
密封封装
低Rs，降低串联损耗
长τL，低互调失真
低Cj，高串联隔离
高平均入射功率处理能力

应用领域

适用于从高频到超高频高磁场环境的低损耗、低失真和高功率开关电路

	属性	参数值
	商品目录	通用二极管
	二极管配置	独立式
	正向压降(Vf)	1V@100mA
	直流反向耐压(Vr)	800V

	属性	参数值
	整流电流	150mA
	反向电流(Ir)	-
	非重复峰值浪涌电流 (Ifsm)	-
	工作结温范围	-
