MAAP-011341-TR1000

27-31.5 GHz Ka波段0.5 W功率放大器

描述: MAAP-011341 是一款1/2 W Ka波段功率放大器，具有27 dBm的典型1 dB增益压缩点和28 dBm的典型3 dB增益压缩点，增益为28 dB。电源电压为5.5 V，设计用于27-31.5 GHz频段的中等功率应用。
品牌名称: MACOM
商品型号: MAAP-011341-TR1000
商品编号: C6586757

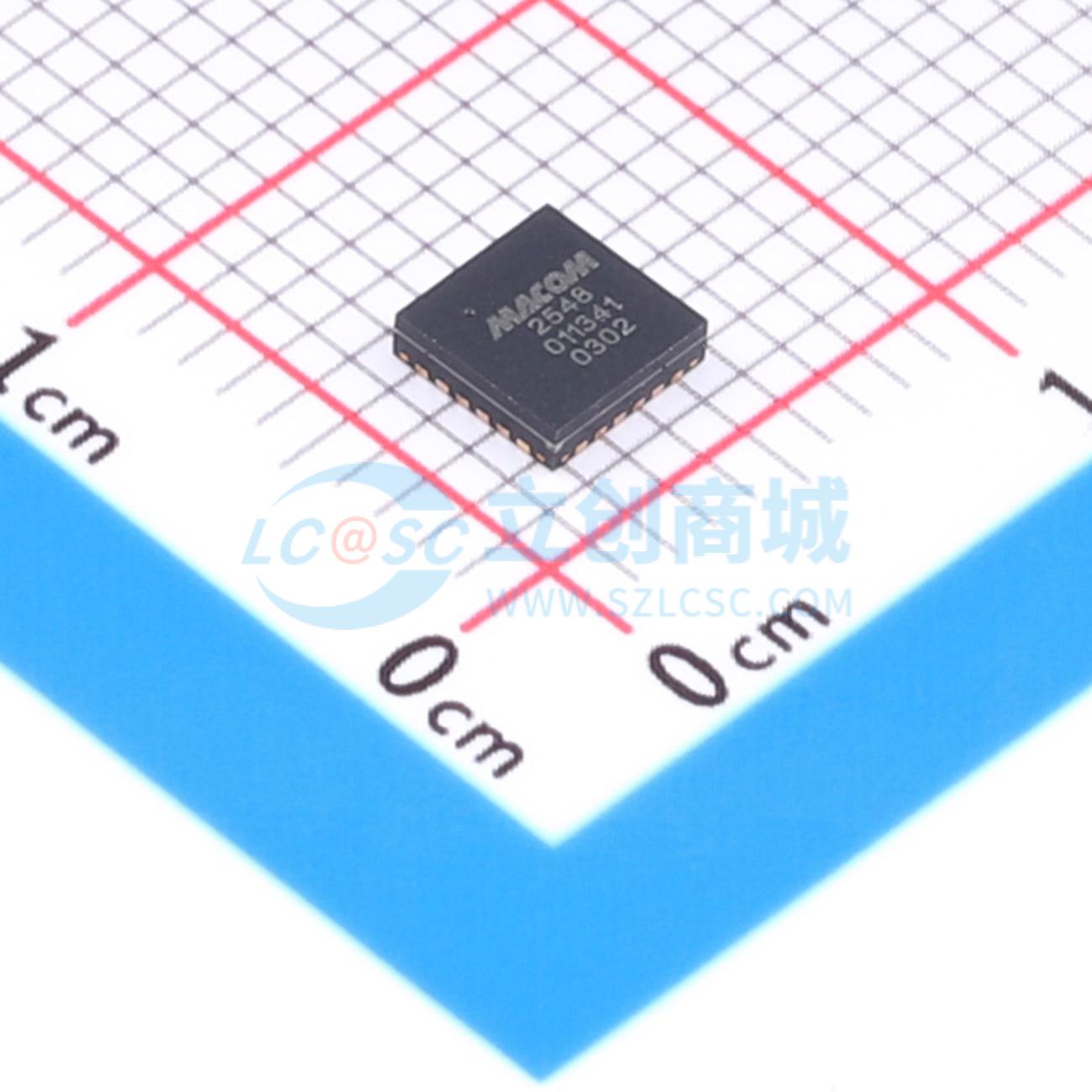

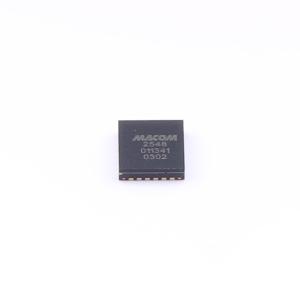

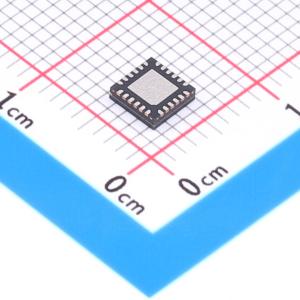

商品封装: AQFN-24(4x4)
包装方式: 编带
商品毛重: 0.221667克(g)

商品参数

商品概述

MAAP-011341是一款1/2 W的Ka波段功率放大器。该功率放大器典型P1dB为27 dBm，典型P3dB为28 dBm，增益为28 dB。漏极偏置电源为5.5 V。通过调节栅极电压将漏极电流设置为450 mA。 MAAP-011341专为27 - 31.5 GHz频段的中功率应用而设计。4 mm、24引脚的AQFN封装无铅且符合RoHS标准。它也有裸芯片产品，型号为MAAP-011341-DIE。

商品特性

增益28 dB
输出三阶交调截点36 dBm
P1dB 27 dBm
P3dB 28 dBm
漏极电源5.5 V
4 mm、24引脚AQFN封装，符合RoHS标准

应用领域

卫星通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	27GHz~31.5GHz
	增益	28dB
	噪声系数	5dB
	工作电压	5.5V
	工作电流	450mA

	属性	参数值
	P1dB	27dBm
	工作温度	-40℃~+85℃
	输入回波损耗	10dB
	输出回波损耗	10dB
	IP3	36dBm
	功能特性	内置功率检测器；低功耗模式
