产品特点 FEATURES

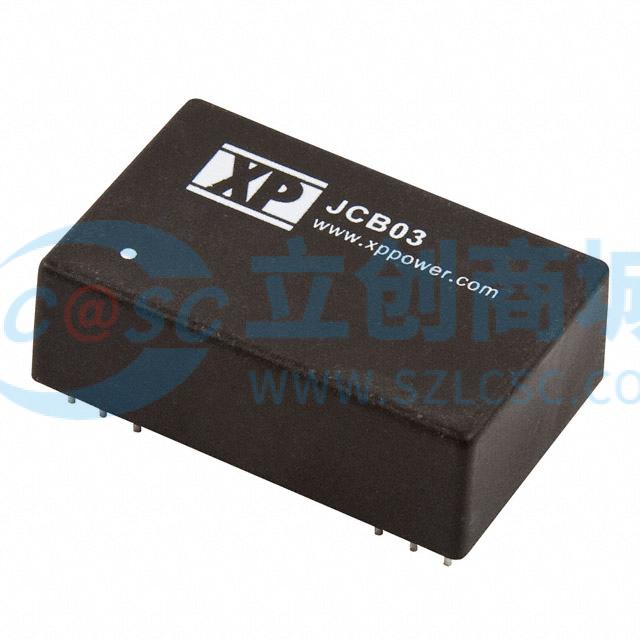

1JCB0324S12是一款由XP Power品牌生产的隔离模块，具有以下特点：
2高效性能：效率高达82%，确保在各种应用中实现能源的有效利用。
3宽输入电压范围：支持18V至36V的输入电压，适应多种电源环境。
4稳定输出：提供稳定的12V输出电压，最大输出电流为250mA，功率为3W，满足不同负载需求。
5强大隔离能力：具备1.5kV的隔离电压，确保电路的安全性和可靠性。
6保护功能全面：集成OCP（过流保护）、OVP（过压保护）、SCP（短路保护）和UVLO（欠压锁定）等多种保护机制，有效保障设备安全。
7宽工作温度范围：可在-40°C至100°C的环境下正常工作，适应极端温度条件。
8紧凑设计：采用24-DIP模块封装，尺寸为31.8mm x 20.3mm x 10.2mm，节省空间且易于安装。
9高可靠性：MTBF超过200万小时，确保长期稳定运行。
10符合EMC标准：满足EN55022、EN61000等国际标准，适用于商业和工业环境。
使用场景 APPLICATIONS
1JCB0324S12隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2工业自动化设备：在PLC、传感器和执行器等设备中提供稳定的电源转换，确保系统可靠运行。
3通信设备：为路由器、交换机等网络设备供电，支持数据传输的稳定性。
4医疗设备：在监护仪、影像设备等医疗仪器中，提供安全隔离的电源解决方案。
5测试与测量仪器：在示波器、万用表等精密仪器中，保证测量的准确性和安全性。
6办公设备：为打印机、扫描仪等办公设备提供高效能的电源支持。
7该模块能够在各种工作条件下表现出色，特别是在需要高隔离电压和稳定输出的应用中，能够有效解决电源转换和保护问题，提升系统的整体性能和安全性。
注意事项 PRECAUTIONS
1在使用JCB0324S12隔离模块时，请注意以下事项：
2安装要求：采用通孔安装方式，确保模块牢固固定，避免振动和冲击影响其性能。
3工作环境：模块的工作温度范围为-40°C至100°C，但在+85°C以上时需适当降额使用，以延长使用寿命。
4输入电压：输入电压应在18V至36V范围内，避免过压或欠压导致模块损坏。
5输出负载：最大输出电流为250mA，确保负载不超过此值，防止过载保护启动。
6保护功能：模块内置OCP、OVP、SCP和UVLO保护，但在极端情况下仍需外部电路配合使用，以增强系统安全性。
7滤波电容：建议在输入端添加适当的滤波电容，以减少纹波和噪声，提高输出稳定性。
8维护保养：定期检查模块的连接和工作状态，及时发现并处理异常情况，确保长期稳定运行。
9安全规范：遵循相关EMC和安全标准，确保模块在合规的环境中使用，避免电磁干扰和安全隐患。
