产品特点 FEATURES

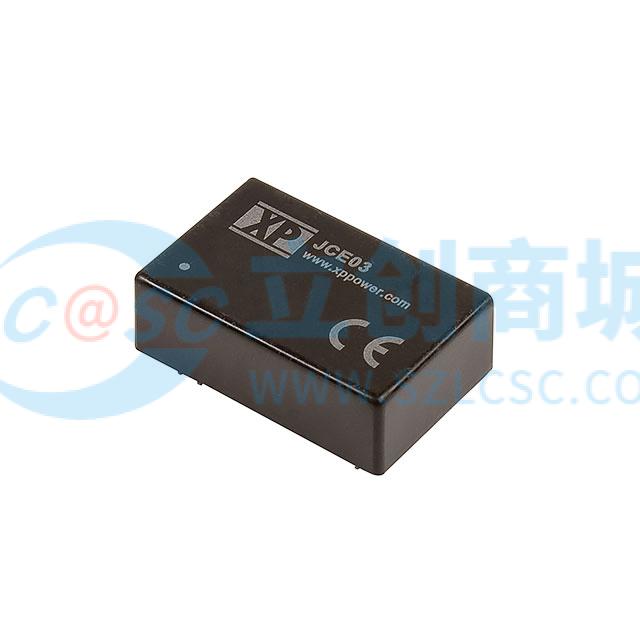

1JCE0312D03是一款由XP Power品牌生产的隔离模块，具有以下特点：
2- **高效能设计**：该模块的效率高达74%，确保了能源的有效利用。
3- **宽输入电压范围**：支持9V至18V的输入电压范围，适应多种电源环境。
4- **双输出配置**：提供3V和-3V的双输出电压，最大输出电流均为450mA，满足不同电路的需求。
5- **高隔离电压**：具备1.5kV的隔离电压，确保电气安全。
6- **紧凑封装**：采用24-DIP模块封装，尺寸为31.8mm x 20.3mm x 10.2mm，适合空间受限的应用。
7- **卓越的环境适应性**：工作温度范围从-40°C到100°C，适用于严苛的工作环境。
8- **全面保护功能**：内置短路保护和过载保护，提高系统可靠性。
9- **易于安装**：通孔安装类型，方便集成到各种电路板中。
10- **长寿命设计**：平均无故障时间（MTBF）达到800千小时，保证长期稳定运行。
使用场景 APPLICATIONS
1JCE0312D03隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2- **通信设备**：在路由器、交换机等网络设备中，提供稳定的电源转换，确保数据传输的可靠性。
3- **工业控制**：用于PLC、传感器接口等工业自动化设备，实现信号的精确转换和隔离。
4- **医疗电子**：在监护仪、诊断设备中，提供安全隔离的电源，保障患者和操作人员的安全。
5- **消费电子**：适用于高端音响、显示器等产品，提升音视频质量。
6- **测试与测量仪器**：在示波器、万用表等仪器中，确保测量精度和稳定性。
7该模块能够在各种工作条件下表现出色，无论是高温还是低温环境，都能保持稳定的性能，解决特定工业或电子系统中的电源转换问题。
注意事项 PRECAUTIONS
1在使用JCE0312D03隔离模块时，请注意以下事项：
2- **安装要求**：确保模块正确安装在电路板上，引脚对准相应的焊盘，避免虚焊或错位。
3- **散热处理**：虽然模块设计紧凑，但在高负载情况下会产生热量，建议采取适当的散热措施，如增加散热片或改善通风条件。
4- **输入滤波**：为了减少电磁干扰，建议在输入端添加滤波电容，推荐使用4.7μH电感和4.7μF电容。
5- **输出滤波**：在输出端连接300μF电容，以降低纹波和噪声，提高输出电压的稳定性。
6- **工作环境**：模块应在规定的温度范围内工作，避免长时间暴露在极端温度下，以免影响性能和寿命。
7- **安全规范**：遵循相关的安全标准和规范，如UL、CE等，确保产品的安全使用。
8- **定期检查**：定期检查模块的运行状态，及时发现并解决潜在问题，延长使用寿命。
9- **存储条件**：在不使用时，应存放在干燥、无尘的环境中，避免潮湿和腐蚀。
