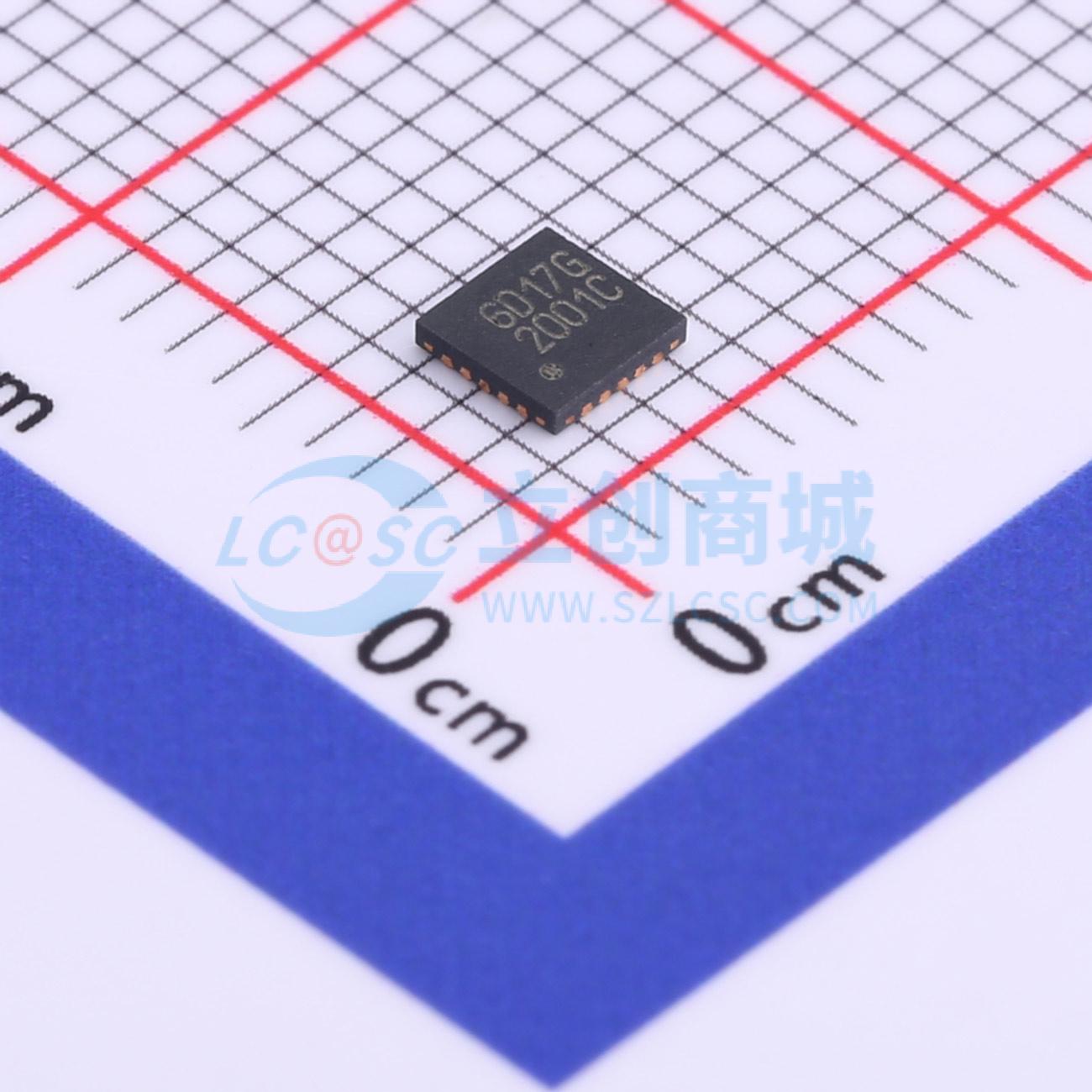

温馨提醒：图片仅供参考，商品以实物为准
MG82F6D17AZ20
MG82F6D17AZ20
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MEGAWIN(笙泉)
- 商品型号
- MG82F6D17AZ20
- 商品编号
- C712198
- 商品封装
- QFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| CPU最大主频 | 36MHz | |
| 程序存储容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 17 | |
| ADC(位数) | 12bit | |
| 工作电压 | 1.8V~5.5V |
商品特性
- 1-T 80C51 中央处理器
- 内含16K 字节闪存ROMISP 空间，可以选择为0.5KB/1.0KB~7.5KB灵活的 IAP 大小空间设置
- 密码保护程序区访问
- Flash 擦/写次数：20,000
- Flash 数据保留时间：100 年 @25℃
- 数据存储器：1K 字节片内 256 字节高速缓存，片内768 字节扩展RAM(XRAM)，扩展RAM(XRAM)支持页访问
- 双数据指针
- 一个通道的DMA 引擎，P2P、M2P、P2M 存储器目标：XRAM，外设目标：UART0、UART1、SPI、TWI0/I2C0、ADC12 及 CRC16
- 定时器5 和定时器6 被DMA 所用，当DMA 没有使用时它们是独立的定时器
- 中断控制16 个中断源，4 级优先级
- 3 个带滤波器的外部中断 nINT0、nINT1 和nINT2，所有的外部中断支持高/低或上升/下降沿触发
- 共有9/11 个定时器，RTC 定时器和 WDT 定时器，定时器 0、定时器1、定时器2 和定时器3，PCA0，可编程计数器阵列0，S0 BRG 和S1 BRG，如果定时器2/3 用于分立模式，则共有11 个定时器
- 4 个16 - 位定时/计数，定时器0、定时器1、定时器2 和定时器3
- X12 模式和时钟输出功能
- 所有定时器的同步运行使能（具有同样的停止和重载功能）
- 定时器2/3 有新的5 个操作模式，它们有着8 个时钟源和8 个捕捉源
- 定时器2/3 可以分立位两个8 位定时器
- 时钟输出(CCO)在T2CKO 和T3CKO
- 所有定时器支持PWM 模式
- 1 个可编程16 位计数/定时阵列(PCA0)有着8 个CCP 模块
- PCA0 有6 个CCP(捕获/比较/PWM)模块和2 个CP(比较/PWM)模块
- 可重载16 位基准计数器
- 支持可变长度的PWM
- 从片内CKM 可获得高达144MHz 的时钟来源
- 捕获模式，16 位软件定时器模式和高速输出模式
- 缓冲捕获模式可以监控窄脉冲输入
- 8/10/12/16 位可调PWM 模式，可被配置成：
- 最高8 通道无缓冲 10/12/16 位PWM
- 最高8 通道带缓冲 2~8 位PWM
- 最高4 通道带缓冲 9~16 位PWM
- PCA0 PWM 模式 0~5 具有死区控制，中止控制和中心对齐选择
- 8 个键盘中断
- 12 位单端ADC，可编程转换率高达800Ksps
- 8 个外部输入通道和1 个内部输入通道(IVR/1.4V)
- 支持ADC 结果的窗口侦测功能
- 支持通道扫描模式
- 增强型UART (S0)
- 帧错误侦测
- 自动地址识别
- 最大波特率可达3.6864MHz/6MHz
- 模式4 支持SPI 主机，SPICLK 速率可达12MHz
- 内置波特率发生器(S0BRG)
- 支持不同波特率的TX 或RX
- 模式5 支持具有自动波特率的LIN 总线协议
- S0BRG 在定时器模式级联定时器 0/1 具有16/24 位的定时器/计数器
- 第二UART (S1)
- 专用波特率发生器(S1BRG)可与S0 共享或设置为一个8 位定时器
- 最大波特率可达1.8432/3.0MHz
- 模式4 支持SPI 主机，SPICLK 速率可达12MHz
- S1BRG 在定时器模式级联定时器 0/1 具有16/24 位的定时器/计数器
- SPI 主机模式下SPICLK 速率可达24MHz(Vdd>3.3V)、16MHz(Vdd = 1.8V)
- SPI 从机模式下SPICLK 速率可达12MHz
- 8 位数据传送
- 高达3 个SPI 主机(包括串口S0/S1 模式4)
- 在SPI 从机模式下支持菊花链功能
- 2 个主/从两线串行接口：TWI0/ I2C0 和STWI (SI2C)
- 1 个主/从硬件引擎：TWI0/ I2C0
- TWI0/I2C0 主机模式可达1MHz 和TWI0 从机模式可达400KHz
- 1 个软件TWI/I2C、STWI/SI2C、开始/停止串行信号侦测(SID)
- 可编程看门狗定时器(WDT)，时钟来源为ILRCO 或SYSCLK
- 通过CPU 或上电一次性使能
- WDT 溢出可中断CPU 或复位CPU
- 掉电模式(watch 模式)下支持看门狗(WDT)功能，用于自动唤醒功能
- 实时时钟模块，时钟源来自ILRCO、WDTPS、WDTOF、SYSCLK 或SYSCLK/12
- 可编程中断周期从微秒到分钟唤醒
- 21 - 位长系统定时器
- 蜂鸣器功能
- 通用逻辑(GPL/CRC)位序颠倒功能
- 16 位CRC 引擎 (CCITT - 16 多项式)
- 支持flash 容量的自动CRC
- 可编程CRC 的初始种子功能
- 片上调试接口(OCD)，MG82F6D17AS8 SOP8 不支持OCD
- 在20 脚封装中最大17 个通用输入输出口(GPIO)
- P3 可以设置成准双向口模式，推挽输出模式，开漏集输出模式和仅输入模式
- P0、P1、P2、P4 和P6 可以设置为推挽输出模式，开漏集输出模式
- P4.7 共用RST
- 可编程通用输入输出口(GPIO)的驱动力
- 每一个脚具有片内上拉使能
- 内部12MHz/11.059MHz 振荡器(IHRCO)：工厂校对到 ±1%，典型值
- 内部低功耗32KHz RC 振荡器(ILRCO)
- 外部时钟输入(ECKI)在P6.0，可达到25MHz
- 内部RC 振荡输出在P6.0
- 片内时钟倍频器(CKM)可提供高速时钟源(144 MHz)
- 两个低电压监测
- BOD0：监测1.7V
- BOD1：选择监测电压为4.2V/3.7V/2.4V/2.0V
- 中断 CPU 或复位CPU(BOD1)
- 在掉电模式下唤醒CPU
- 多种功耗模式：掉电模式、空闲模式、慢频模式、副频模式、RTC 模式、watch 模式和monitor 模式
- 所有的中断能唤醒空闲(IDLE)模式
- 16 只引脚的12(13)个中断源能唤醒掉电模式
- 慢频模式和副频模式支持低速MCU 运转
- RTC 模式在掉电模式下支持实时时钟(RTC)恢复CPU
- Watch 模式在掉电模式下支持看门狗(WDT)恢复CPU
- Monitor 模式在掉电模式下支持BOD1 恢复CPU
- 工作电压范围：1.8V – 5.5V
- flash 写操作(ISP/IAP/ICP)的最低电压为1.8V
- 工作频率范围：36MHz(最高)，外部时钟输入模式，0–12MHz 在 2.0V - 5.5V 和0–25MHz 在2.4V–5.5V
- CPU 工作频率可达12MHz 在 1.8V - 5.5V 和25MHz 在2.2V–5.5V
- 片内时钟倍频器(CKM)在 2.7V - 5.5V 时CPU 工作频率可达36MHz
- 16 字节唯一ID 码
- 工作温度工业级 (-40℃ 到 +105℃)
应用领域
- 电源电路
- 复位电路
- ICP 和OCD 接口电路
- 在芯片编程功能
- 在线调试功能
