产品特点 FEATURES

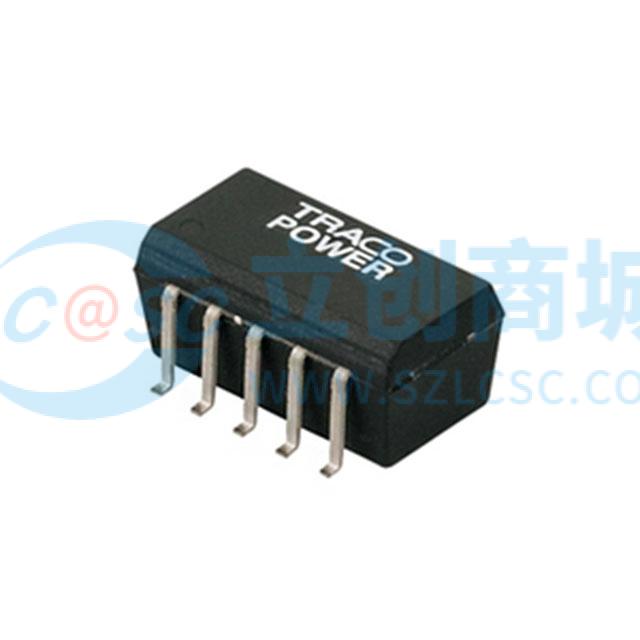

1TSM 1215D是一款由TRACO POWER制造的隔离模块，具有以下特点：
2- **高效能设计**：最高效率可达82%，在保证性能的同时降低能耗。
3- **高隔离电压**：提供1000VDC的输入输出隔离，确保电气安全和系统稳定性。
4- **宽工作温度范围**：能够在-40°C至+85°C的环境下稳定工作，适应各种严苛的工作条件。
5- **双输出设计**：提供+15V和-15V双输出，最大电流均为30mA，满足多种电源需求。
6- **表面贴装型封装**：采用18-SMD模块封装，尺寸为15.2mm x 8.0mm x 7.1mm，适合自动化SMD生产。
7- **高精度引脚共面性**：确保在高精度组装中的可靠性和一致性。
8- **环保合规**：符合REACH和RoHS标准，无豁免，环保安全。
9- **长寿命保障**：提供3年产品保修，确保长期使用的可靠性。
使用场景 APPLICATIONS
1TSM 1215D广泛应用于商业和工业领域，具体使用场景包括：
2- **点负载电源转换**：适用于需要局部电源转换的电路，提供稳定高效的电源支持。
3- **地环路消除**：通过隔离功能有效消除地环路干扰，提高系统稳定性。
4- **噪声抑制**：在敏感电子设备中减少噪声干扰，提升信号质量。
5- **数字接口应用**：为数字通信接口提供稳定的电源，确保数据传输的准确性。
6- **工业自动化**：在工业控制系统中作为关键电源组件，支持各种传感器和执行器的供电需求。
7该模块在高温、低温、高湿度等不同工作条件下均表现出色，是多种工业和电子系统的理想选择。
注意事项 PRECAUTIONS
1在使用TSM 1215D时，需注意以下事项：
2- **安装要求**：采用表面贴装技术进行安装，建议遵循推荐的焊盘布局，确保焊接质量和可靠性。
3- **工作条件**：在高温环境下（超过65°C），需进行功率降额，以避免过热影响性能。
4- **输入电压范围**：输入电压应在10.8V至13.2V之间，避免超出范围导致损坏。
5- **短路保护**：具备短路保护功能，但应尽量避免长时间短路，以免影响模块寿命。
6- **环境要求**：存储温度范围为-50°C至+125°C，相对湿度不超过95%（非冷凝）。
7- **维护保养**：定期检查模块工作状态，确保散热良好，避免灰尘和污染物积累。
8- **安全提示**：操作时应注意电气安全，避免触电风险，遵循相关安全规范。
