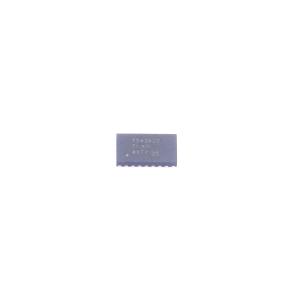

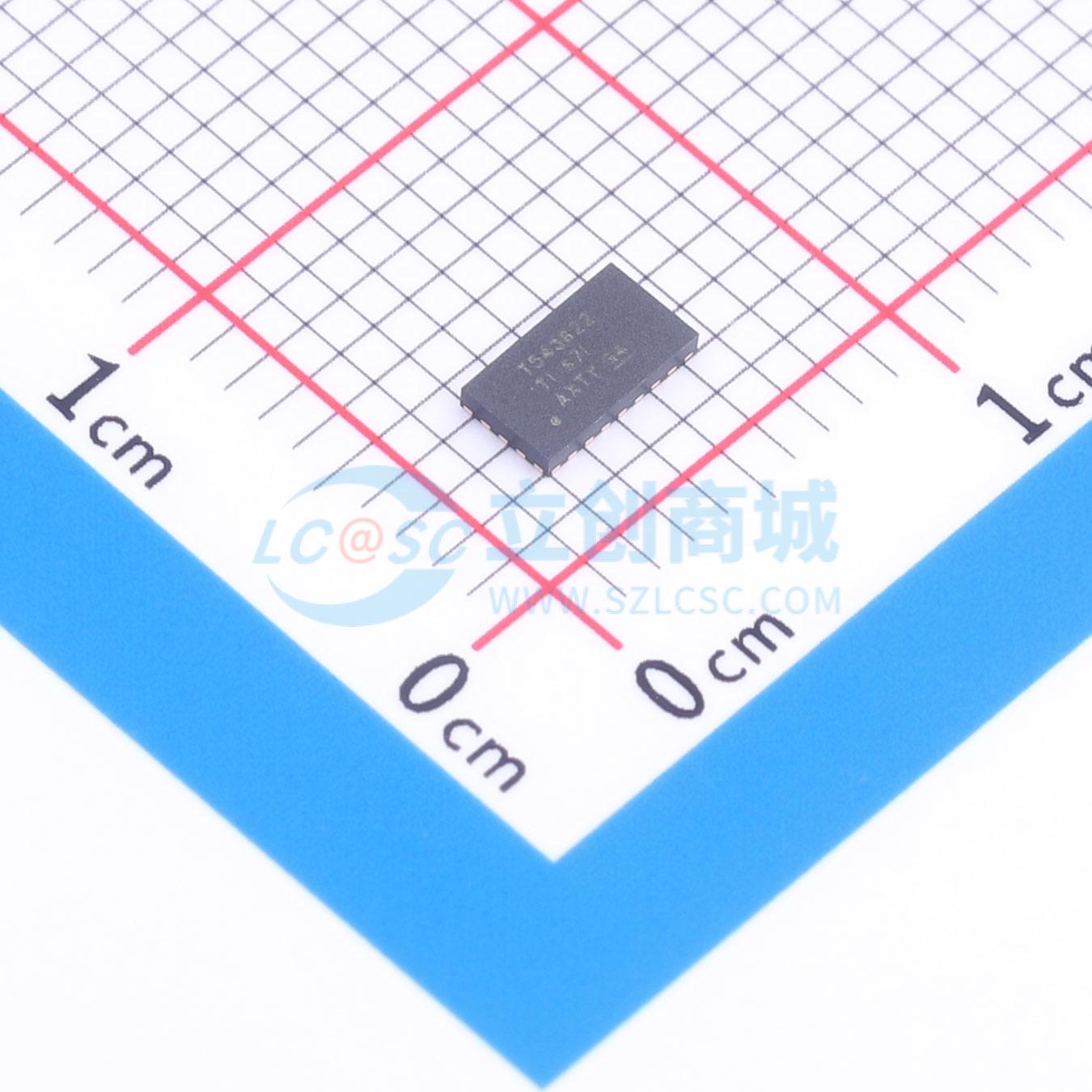

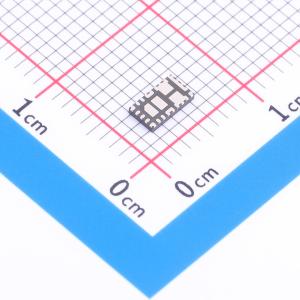

TPS543B22RYSR

4 V至18 V输入，20 A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS543B22是一款高效率的同步降压转换器,输入电压范围为4 V至18 V,输出电压范围为0.5 V至7 V。该设备采用内部补偿的固定频率高级电流模式控制架构,具有五种可选的开关频率设置,范围从500kHz到2.2MHz。内置6.5 mΩ和2 mΩ的MOSFET,支持外部时钟同步和多种保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS543B22RYSR
商品编号: C6560474
商品封装: WQFN-17-FCRLF(2.5x4.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~18V
	输出电压	500mV~7V
	输出电流	20A
	开关频率	500kHz；1MHz；750kHz；1.5MHz；2.2MHz
	工作温度	-40℃~+150℃@(TJ)

商品概述

TPS543B22是一款高效的18V、20A同步降压转换器，采用内部补偿、固定频率的先进电流模式（ACM）控制架构，该架构始终在强制连续导通模式（FCCM）下运行，可产生0.5V至7V的输出电压。该器件在高达2.2MHz的开关频率下运行时能够实现高效率，非常适合对解决方案尺寸要求较小的设计。固定频率控制器的工作频率范围为500kHz至2.2MHz，可通过SYNC引脚与外部时钟同步。其他特性包括高精度电压基准、两线远程感测、可选软启动时间、向预偏置输出单调启动、可选电流限制、通过EN引脚实现可调欠压锁定（UVLO）以及全套故障保护功能。 TPS543B22采用小型2.5mm×4.5mm HotRod WQFN - FCRLF封装。

商品特性

固定频率、内部补偿的先进电流模式（ACM）控制
集成6.5mΩ和2mΩ MOSFET
4V至18V输入电压范围
0.5V至7V输出电压范围
真正的差分远程感测放大器（RSA）
三种可选PWM斜坡选项，用于优化控制环路性能
五种可选开关频率：500kHz、750kHz、1MHz、1.5MHz和2.2MHz
可与外部时钟同步
在全温度范围内，电压基准精度为0.5V，±0.5%
可选软启动时间：1ms、2ms、4ms和8ms
向预偏置输出单调启动
可选电流限制，支持20A和16A运行
带可调输入欠压锁定的使能功能
电源正常输出监控
输出过压、输出欠压、输入欠压、过流和过温保护
-40℃至150℃工作结温
2.5mm×4.5mm、17引脚、间距为0.5mm的WQFN - HR封装
无铅（符合RoHS标准）
引脚与TPS543A26和TPS543A22兼容
提供PSpice和SIMPLIS模型

应用领域

无线和有线通信基础设施设备
光网络和光纤网络
测试与测量
医疗保健

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
