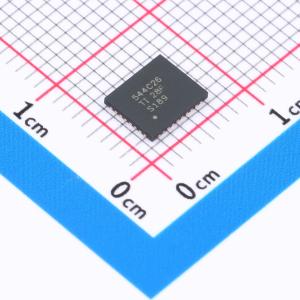

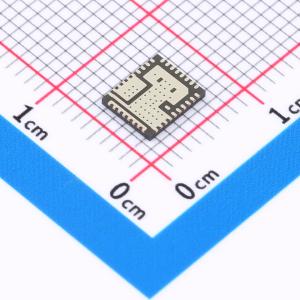

温馨提醒：图片仅供参考，商品以实物为准

TPS544C26RXXR

TPS544C26 4 V至16 V输入，35 A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS544C26 是一款高度集成的同步降压转换器,具有 D-CAP+ 控制拓扑,适用于快速瞬态响应。该器件支持所有陶瓷输出电容器,并提供可编程的内部环路补偿。输出电压可通过 SVID 和 I2C 接口进行配置,具有高精度电压基准和差分远程检测功能,以实现高输出精度。内置 4.0 mΩ 和 1.0 mΩ 的 MOSFET 支持连续电流操作。该器件还支持预偏置输出的安全启动,并提供可编程的软启动时间和软关断时间。故障管理和状态报告功能包括过流限制、过压/欠压保护和过温保护。
品牌名称: TI(德州仪器)
商品型号: TPS544C26RXXR
商品编号: C6560476
商品封装: WQFN-37-EP(6x5)
包装方式: 袋装
商品毛重: 0.096克(g)

商品参数

商品概述

TPS544C26器件是一款高度集成的降压转换器，采用D-CAP+控制拓扑，可实现快速瞬态响应。所有可编程参数均可通过I2C接口进行配置，并存储在非易失性存储器（NVM）中作为新的默认值，以减少外部元件数量。这些特性使该器件非常适合空间受限的应用。 TPS544C26器件专为与英特尔CPU配合使用而设计，非常适用于英特尔服务器和片上系统（SoC）平台中的单相、中低电流系统电压识别（SVID）轨。该器件提供过流限制、输出电压过压/欠压（VOUT OVF/UVF）和过温（OTF）的故障管理和状态报告。TPS544C26器件提供全套遥测功能，包括输出电压（VOUT）、输出电流（IOUT）和集成电路（IC）温度。此外，还可通过外部感测电阻进行输入功率监测，以实现板级电源管理。 TPS544C26器件为无铅器件，完全符合RoHS标准，无需豁免。

商品特性

用于SVID轨的单芯片电源
符合英特尔VR13 SVID标准
带有NVM的I2C接口，用于配置、遥测（电压/电流/温度）和故障报告
用于DDR5内存运行平均功率限制（RAPL）的输入功率监测
集成4.0 mΩ和1.0 mΩ MOSFET，可实现35 A连续电流运行
支持外部5 V偏置，提高效率并允许最低2.7 V输入电压
输出电压（VOUT）可在0.25 V至3.04 V之间编程
精密电压基准和差分远端采样，实现高输出精度
在结温（TJ）0℃至85℃范围内，输出电压（VOUT）容差为±0.5%
在结温（TJ）-40℃至125℃范围内，输出电压（VOUT）容差为±1%
D-CAP+控制拓扑，具有快速瞬态响应，支持全陶瓷输出电容
可编程内部环路补偿，包括下垂补偿
可选逐周期谷底电流限制
可选工作频率为0.6 MHz至1.2 MHz，支持不连续导电模式（DCM）或强制连续导电模式（FCCM）
可安全启动至预偏置输出
可编程软启动时间为1 ms至16 ms
可编程软关断时间为0.5 ms至4 ms
漏极开路电源正常输出（VRRDY）和严重故障指示器（CAT_FAULT#）
可编程过流、过压、欠压和过温保护
5 mm × 6 mm、37引脚WQFN-FCRLF封装

应用领域

服务器和云计算负载点（POL）电源
硬件加速器
网络接口卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/袋，最小起订量 1 个)

个

起订量：1 个3000个/袋

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~16V
	输出电压	250mV~3.04V
	输出电流	35A
	开关频率	600kHz~1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	7.9mA
	开关管(内置/外置)	内置
	输出类型	-
