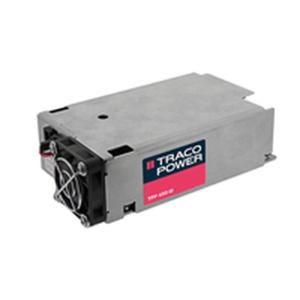

TPP 450-124-M
- 工业品
价格：￥1267.54价格含税（税率13%）
- 品牌名称
- TRACO POWER
- 商品型号
- TPP 450-124-M
- 商品编号
- C6560443
- 商品毛重
1克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
功率与温度性能：属于TRACO POWER TPP 450系列，为450W AC/DC医疗电源，采用3"×5.8"金属封装，功率密度高；带风扇时65℃可输出450W，无风扇时50℃可输出320W，支持安静、卫生的无风扇供电模式（50℃下320W），满足医疗设备的散热与噪音需求。
2
医疗安全认证：符合IEC/EN/ES 60601-1（第3.2版）医疗安全标准，具备2×MOPP（患者保护手段），输入-输出隔离电压4000VAC，漏电流<100μA（264VAC时），适用于BF（浮地）医疗应用（如直接接触人体的设备），保障患者与设备安全。
3
EMC与合规性：EMC合规性符合IEC/EN 60601-1-2（第4版），辐射/传导发射满足EN 55011/EN 55032（医疗设备）、EN 55024/EN 55035（IT/多媒体）标准；电磁抗扰度（EMS）通过EN 61000-4系列测试（静电放电、射频场、浪涌等），性能等级A，确保复杂电磁环境下的稳定工作。
4
高效与可靠性：典型效率达93%（TPP 450-124-M），最高效率94%（部分型号），采用LLC转换器拓扑（55-85kHz PFM调制），提升能效；使用工业级品质组件，配合优秀热管理设计，MTBF（平均无故障时间）达410,000小时（MIL-HDBK-217F，地面良性环境），并提供5年产品质保，可靠性优异。
5
输出与调节特性：输出电压为24VDC（标称，可调范围22.1-25.9VDC），最大输出电流18,750mA；电压设置精度±1%，输入电压变化（85-264VAC）时稳压率0.2%，负载变化（0-100%）时稳压率0.5%，输出纹波与噪声典型值240mVp-p（20MHz带宽，1μF X7R电容），保障输出稳定性。
6
功能扩展性：标配5V待机输出（最大2000mA）、12V风扇输出（最大500mA，可变转速）、远程开关（On/Off）、电源良好（PG）信号；支持远程电压调节（±8%，通过电位器）、远程控制（3.0-12VDC/开路为On，0-1.2VDC/短路为Off），满足医疗设备的智能化控制需求。
7
安全与保护特性：具备多重保护功能，包括短路保护（连续自动恢复/瞬时大电流锁存）、过压保护（110-135%标称电压锁存）、过温保护（110-125℃锁存）；输入-输出、输入-外壳、输出-外壳的隔离测试电压分别为4000VAC、2500VAC、2500VAC，绝缘电阻（输入-输出，500VDC）≥100MΩ，漏电流<100μA，符合BF应用的安全要求。
8
环境与可靠性：工作海拔最高5000m，环境温度范围-40℃至+80℃（工作）、-40℃至+80℃（存储），适应复杂气候与地理环境；通过IEC 60068-2-6振动、IEC 60068-2-27机械冲击测试，阻燃等级符合EN 45545-2，适合车载、工业等振动/冲击场景。
9
连接与机械特性：采用针脚连接器（CON1/CON2/CON3），底盘安装方式，金属外壳（不锈钢盖板），重量552g，尺寸约148.2mm（长）×70.1mm（宽）×80.0mm（高）（具体以图纸为准），螺丝安装孔（4-Ø3.2）与螺纹（4-M3×0.5），便于集成到设备机箱中。
使用场景 APPLICATIONS
1
医疗设备应用：因具备2×MOPP、BF应用认证、低漏电流（<100μA），适用于诊断仪器（如超声、监护仪）、手术设备、体外诊断设备等医疗设备，尤其是需要直接接触人体（BF）的场景，保障患者安全；无风扇模式（50℃下320W）可减少噪音与灰尘，适合手术室、洁净室等卫生要求高的环境。
2
安全与空间敏感场景：高功率密度（3"×5.8"封装450W）、工业级组件与高可靠性（MTBF 410,000h），适合对空间、安全要求严苛的应用，如精密分析仪器、工业控制设备地面站（海拔≤5000m）、车载医疗设备（通过振动/冲击测试）等，满足紧凑空间与高可靠性需求。
3
高海拔与恶劣环境：工作海拔可达5000m，环境温度范围-40℃至+80℃，适用于高原地区的医疗站、监测设备、工业设施，以及寒冷/高温环境下的设备供电，保障极端环境下的稳定运行。
4
电磁敏感应用：符合IEC/EN 60601-1-2（第4版）EMC标准，电磁抗扰度（EMS）性能等级A，适合电磁环境复杂的场景，如医院ICU（多设备电磁干扰）、工业自动化产线（变频器/电机干扰）、科研实验室（精密仪器干扰）等，确保设备不受电磁干扰影响。
注意事项 PRECAUTIONS
1
功率与电压限制：输出功率不得超过额定值（450W），电压调节需在标称范围（TPP 450-124-M为22.1-25.9VDC）内，避免过载导致短路/过压保护触发或设备损坏；不同型号的电压/电流范围不同，需严格按照型号参数设计负载。
2
EMI安装规范：为满足EMC（尤其是辐射发射）性能，电源需安装在接地铝板（推荐尺寸480mm×248mm×12mm）上，确保PCB的4个安装孔与铝板电气接触，且铝板可靠接地（连接PE）；未接地可能导致EMI超标，影响设备合规性或干扰周边设备。
3
风扇质保说明：内置风扇的耐用性低于电源本体，仅提供2年保修（电源本体5年），如需更换风扇需注意质保期限差异；无风扇模式下（50℃≤320W），需确保环境温度≤50℃且负载功率≤320W，避免强制风冷需求。
4
输入保护与保险丝：内部配置T6.3A/250VAC保险丝（L/N端），外部保险丝需根据最终应用的过流风险评估是否加装；输入电压需在85-264VAC（或120-370VDC，非认证）范围内，避免超压损坏电源。
5
远程控制逻辑：远程开关（Remote On/Off）的电平范围为：On状态（3.0-12VDC或开路）、Off状态（0-1.2VDC或短路），待机电源（5V）始终保持供电，需注意控制信号的电平兼容性（如PLC/DSP的IO电平），避免误触发开关状态。
6
海拔与温度限制：工作海拔不超过5000m，环境温度需在-40℃至+80℃（工作）、-40℃至+80℃（存储）范围内；超过海拔/温度范围可能导致功率降额（如低电压输入时功率降额1.33%/V，低于100VAC），需参考应用手册设计降额方案。
7
安装扭矩要求：螺丝锁紧扭矩最大为5.2kgf·cm（0.51Nm），使用M3×0.5螺丝时，最大螺丝穿透深度为1.3mm，过紧可能损坏外壳或PCB，需使用扭矩螺丝刀或合适工具控制安装扭矩。
8
过温与过压保护：过温（110-125℃）或过压（110-135%标称电压）时电源进入锁存状态，需切断总输入（AC/DC）后重新上电；过温时需排查散热不良（如风扇故障、风道堵塞）或环境温度过高，过压时需检查电压调节电路或输入电压异常。
9
电容负载限制：TPP 450-124-M的最大电容负载为7820μF，超过此值可能导致输出过冲、保护功能误触发或电源损坏，需合理设计负载电容（如并联电容需≤7820μF），并预留余量。
10
漏电流与接地：在264VAC输入时，触摸电流最大100μA，需确保设备外壳（PE）可靠接地，且应用场景的接地系统符合医疗/安全标准（如医院的等电位接地）；BF应用中，需验证漏电流≤100μA，避免对人体造成电击风险。
11
远程调节与Sense功能：电压调节（±8%）通过电位器实现，Sense功能（补偿线路压降，最大8%标称电压）需参考应用手册连接，避免因线路压降导致输出电压偏差；远程控制的输入电流范围为-0.5至1.0mA，需确保控制电路的驱动能力匹配。
