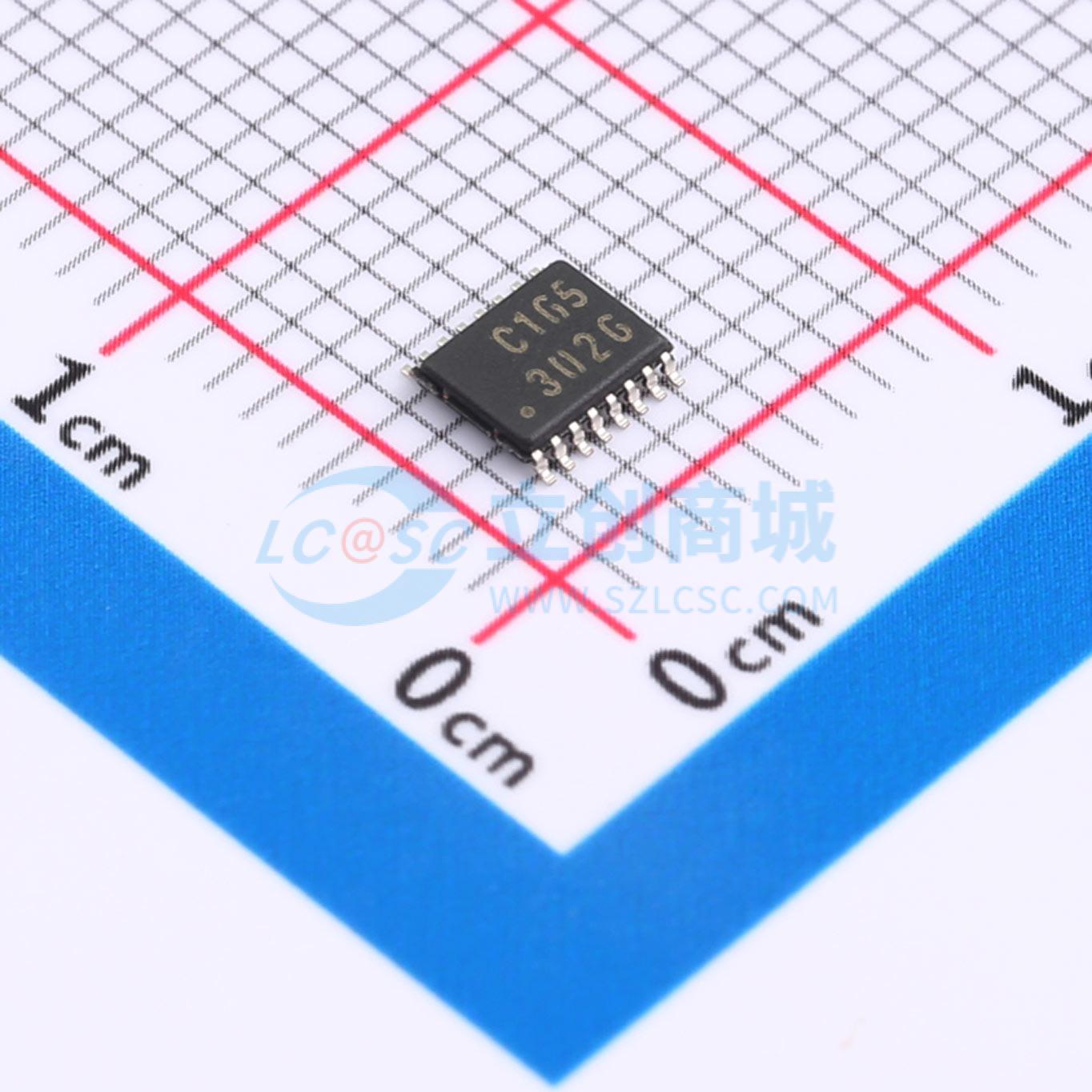

TC74VHC165FK(EL,K)实物图

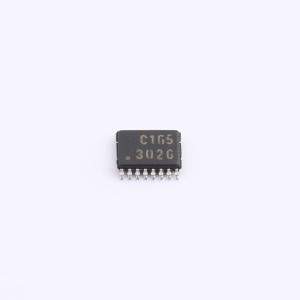

  • TC74VHC165FK(EL,K)商品缩略图
  • TC74VHC165FK(EL,K)商品缩略图
  • TC74VHC165FK(EL,K)商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TC74VHC165FK(EL,K)

8位移位寄存器(并行输入,串行输出)

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
是一款先进的高速CMOS 8位并行/串行输入、串行输出移位寄存器,采用硅栅C²MOS技术制造。它能实现与等效双极肖特基TTL相似的高速运行,同时保持CMOS的低功耗特性。它由一个带门控时钟输入的并行输入或串行输入、串行输出8位移位寄存器组成。当SHIFT/LOAD输入为高电平时,串行数据输入被启用,8个触发器在每个时钟脉冲下进行串行移位
品牌名称
TOSHIBA(东芝)
商品型号
TC74VHC165FK(EL,K)
商品编号
C6551984
商品封装
VSSOP-16​
包装方式
编带
商品毛重
0.1克(g)

商品参数

属性参数值
商品目录移位寄存器
功能并行或串行至串行
工作电压2V~5.5V
时钟频率(fc)150MHz
元件数1
每个元件位数8
输出类型-
属性参数值
系列74VHC
工作温度-40℃~+85℃
耗散功率(Pd)180mW
传播延迟(tpd)13.5ns@5V,50pF
输出电流25mA
功能特性异步并行加载功能

商品概述

TC74VHC165是一款采用硅栅C²MOS技术制造的先进高速CMOS 8位并行/串行输入、串行输出移位寄存器。它在保持CMOS低功耗的同时,实现了与等效双极肖特基TTL相似的高速操作。该寄存器由一个带门控时钟输入的并行输入或串行输入、串行输出8位移位寄存器组成。当SHIFT/LOAD输入为高电平时,串行数据输入使能,8个触发器在每个时钟脉冲作用下进行串行移位。当SHIFT/LOAD输入为低电平时,并行数据在时钟脉冲的正跳变沿同步加载到寄存器中。CK - INH输入仅在CK输入为高电平时应置为高电平。输入保护电路确保无论电源电压如何,输入引脚都能承受0至5.5V的电压。该器件可用于5V至3V系统的接口,以及双电源系统(如电池备份)。此电路可防止因电源和输入电压不匹配而导致的器件损坏。

商品特性

  • 高速:在VCC = 5V时,fmax = 150 MHz(典型值)
  • 低功耗:在Ta = 25°C时,ICC = 4μA(最大值)
  • 高抗噪性:VNIH = VNIL = 28% VCC(最小值)
  • 所有输入均提供掉电保护
  • 传播延迟平衡:tpLH ≃ tpHL
  • 宽工作电压范围:VCC(工作)= 2V至5.5V
  • 引脚和功能与74ALS165兼容
