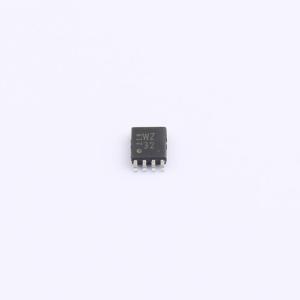

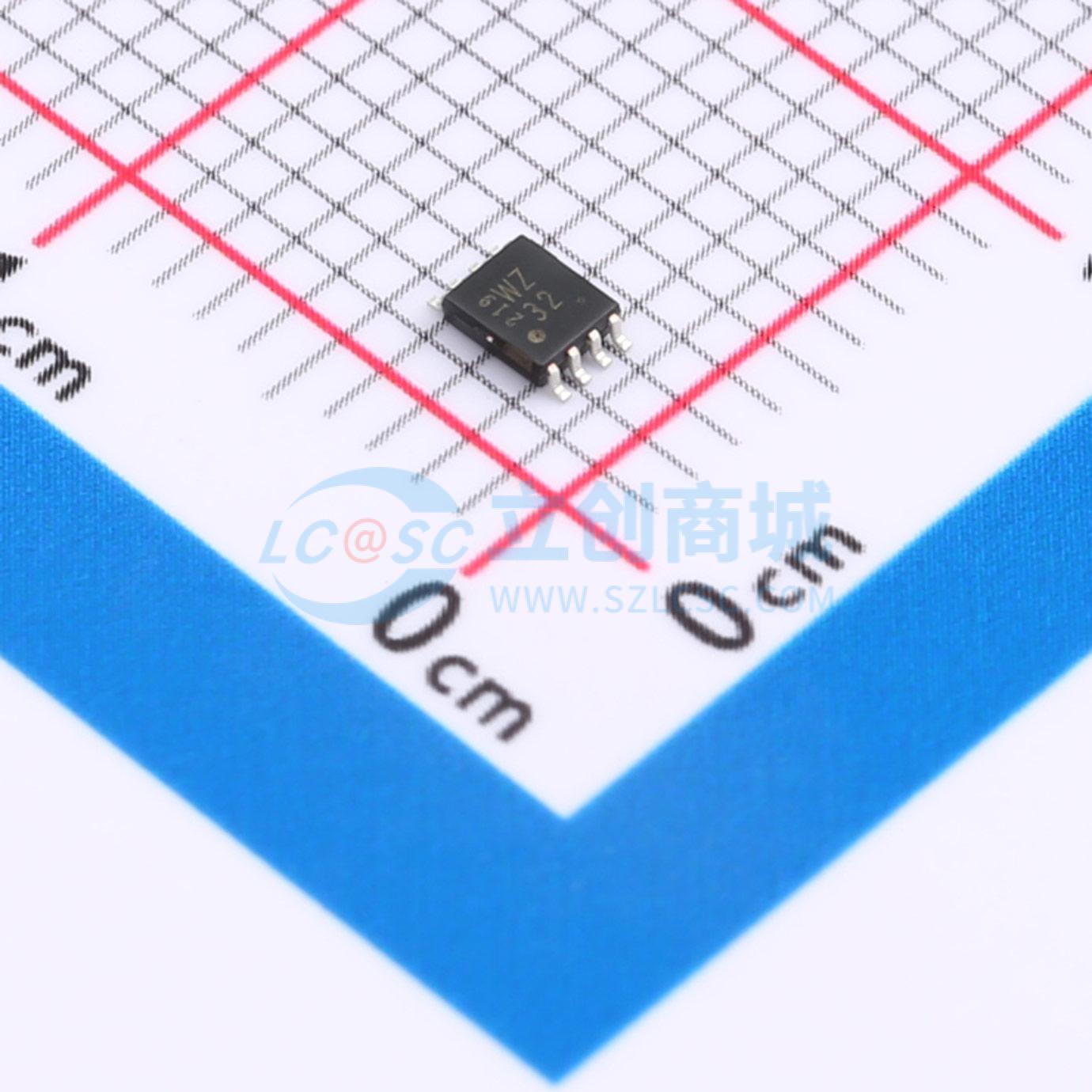

TC7WZ32FK,LJ(CT
双2输入或门CMOS数字集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双2输入或门
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7WZ32FK,LJ(CT
- 商品编号
- C6552004
- 商品封装
- SSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.55V；2.9V；1.29V；1.7V；4.4V；3.8V；1.9V；2.4V；2.3V；2.2V | |
| 输出低电平(VOL) | 300mV；400mV；550mV；100mV；240mV | |
| 系列 | 7WZ系列 | |
| 传播延迟(tpd) | 3.7ns@5.0V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
双2输入或门
商品特性
- AEC - Q100（修订版H）
- 宽工作温度范围：Topr = -40°C 到 125°C
- 高输出电流：在VCC = 3.0V时为 ±24mA（最小值）
- 超高速运行：在VCC = 5.0V、CL = 50pF时，tpd = 2.4ns（典型值）
- 工作电压范围：VCC = 1.65V 到 5.5V
- 5.5V耐压输入
- 5.5V掉电保护输出
- 在VCC = 3.3V时，性能与TC74LCX系列匹配
