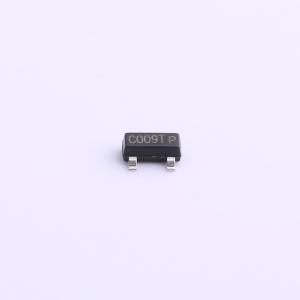

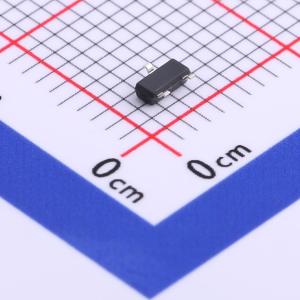

SI2300
N沟道增强型场效应管,电流:6.0A,耐压:20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TF(拓锋)
- 商品型号
- SI2300
- 商品编号
- C710316
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | - | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)@Vgs,Id) | 55mΩ@2.5V,2A | |
| 功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 1V@250uA | |
| 栅极电荷(Qg@Vgs) | 16.8nC | |
| 输入电容(Ciss@Vds) | 888pF | |
| 反向传输电容(Crss@Vds) | 115pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = 20 V，在Vgs = 10V、Id = 6.0A条件下，RDS(ON) = 30 mΩ
- VDS = 20 V，在VGS = 4.5 V、ID = 3.0 A条件下，RDS(ON) = 40 mΩ
- VDS = 20 V，在VGS = 2.5 V、ID = 2.0 A条件下，RDS(ON) = 55 mΩ
