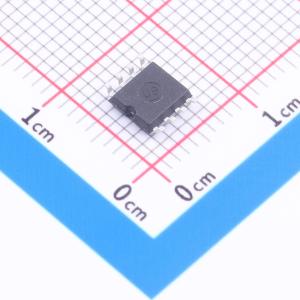

温馨提醒：图片仅供参考，商品以实物为准
BM2P094F-GE2
BM2P094F-GE2
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM2P094F-GE2
- 商品编号
- C6515239
- 商品封装
- SOIC-8-175mil
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 8.9V~26V | |
| 输出电流 | - | |
| 开关频率 | 65kHz | |
| 工作温度 | -40℃~+105℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
用于交直流转换的脉宽调制（PWM）型直流-直流转换器（BM2PXX4F），为所有包含电源插座的产品提供了一个理想的系统。BM2PXX4F支持隔离和非隔离设备，可简化各类低功率电气转换器的设计。BM2PXX4F内置耐受650V的高压启动电路，有助于降低功耗。通过将电流检测电阻作为外部器件，可实现更高的设计自由度。由于采用了电流模式控制，每个周期都会限制电流，在带宽和瞬态响应方面表现出色。开关频率为65kHz。在轻载时，开关频率降低，可实现高效率，还内置了跳频功能。由于BM2PXX4F集成了开关MOSFET，因此设计简便。
商品特性
- PWM频率：65kHz
- PWM电流模式方法
- 轻载时突发模式运行
- 频率降低功能
- 内置650V启动电路
- 内置650V开关MOSFET
- VCC引脚欠压保护
- VCC引脚过压保护
- 源极引脚开路保护
- 源极引脚短路保护
- 源极引脚前沿消隐功能
- 逐周期过流保护电路
- 软启动二次过流保护电路
应用领域
- 交流适配器
- 家用电器（吸尘器、加湿器、空气净化器、空调、IH电饭煲、电饭锅等）
