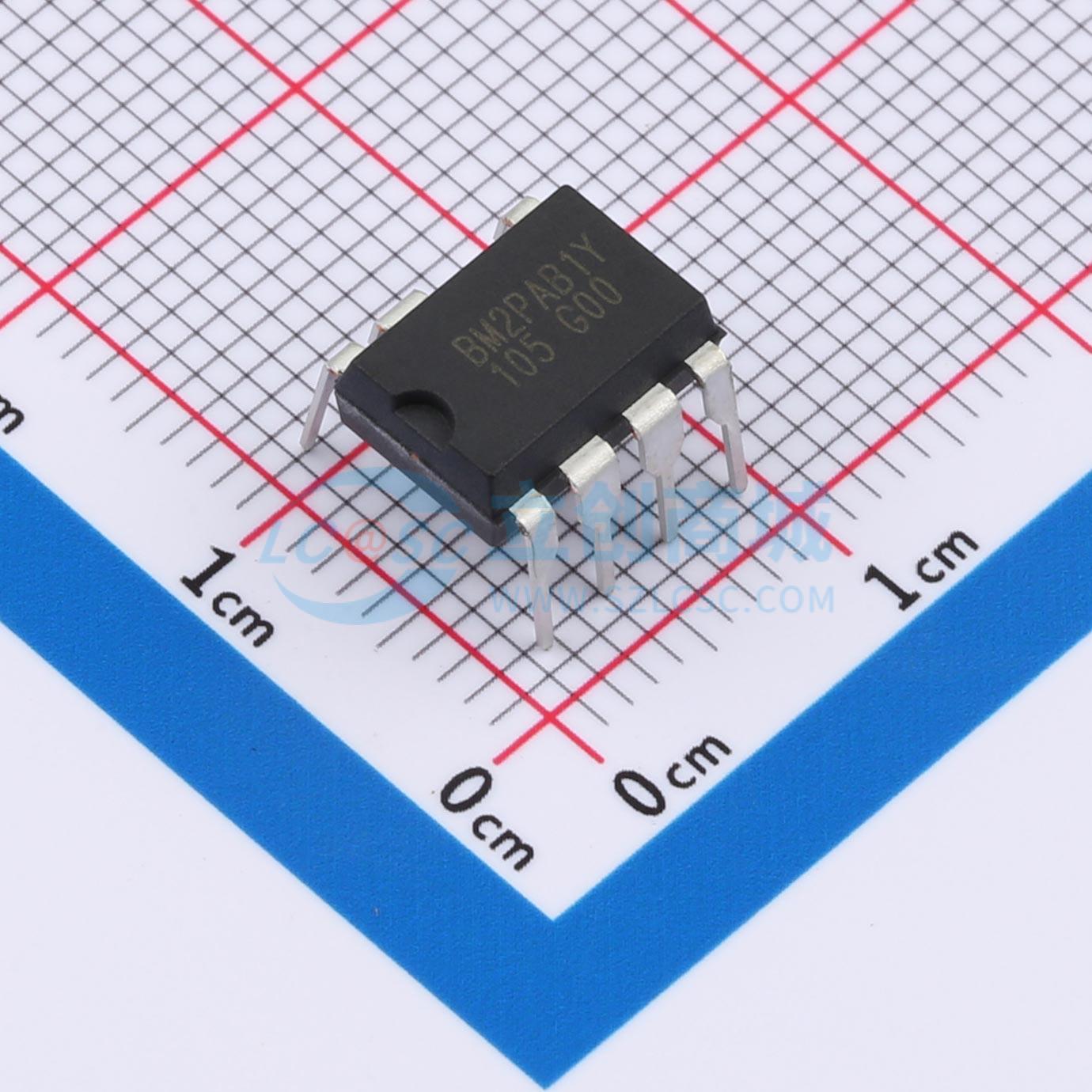

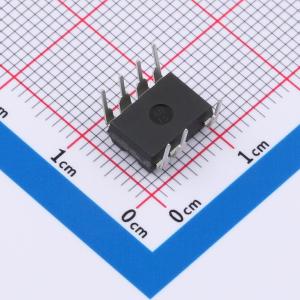

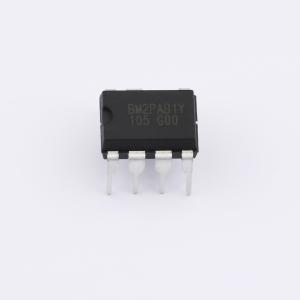

温馨提醒：图片仅供参考，商品以实物为准
BM2PAB1Y-Z
非隔离型PWM DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BM2Pxx1Y-Z系列是非隔离型PWM DC/DC转换器,内置650V启动电路和超结MOSFET,适用于AC/DC应用。该芯片支持低功耗模式,具有频率跳跃功能,可减少EMI。开关频率为25kHz或65kHz,工作温度范围为-40°C至+105°C。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM2PAB1Y-Z
- 商品编号
- C6515243
- 商品封装
- DIP-7-K
- 包装方式
- 管装
- 商品毛重
- 0.525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 11.1V~26V | |
| 开关频率 | 22.5kHz~27.5kHz | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 40% | |
| 晶体管耐压 | 650V | |
| 拓扑结构 | 降压式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+105℃ |
商品概述
用于交直流转换的脉宽调制（PWM）型直流-直流（DC/DC）转换器，为所有包含电源插座的产品提供了一个理想的系统。它能简化专注于非隔离的高效转换器的设计。 该集成电路（IC）内置可耐受650 V的启动电路，有助于降低功耗。内部集成电流检测电阻，可实现小型电源设计。由于采用电流模式控制，每个周期都能限制电流，在带宽和瞬态响应方面表现出色。开关频率固定为25 kHz / 65 kHz。芯片还具备跳频功能，有助于降低电磁干扰（EMI）。此外，内置耐压650 V的超结MOSFET，使设计更加简便。
商品特性
- 脉宽调制（PWM）电流模式方法
- 跳频功能
- 轻载时的间歇工作模式
- 内置650 V启动电路
- 内置650 V超结MOSFET
- 电源电压（VCC）欠压锁定（UVLO）
- 电源电压（VCC）过压保护（OVP）
- 每个周期的过流检测功能
- 软启动功能
- 睡眠模式
应用领域
- 家用电器，如洗衣机、空调和吸尘器
