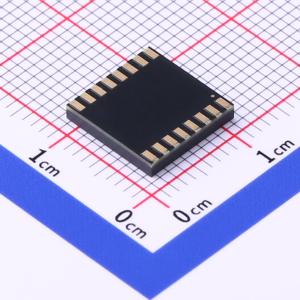

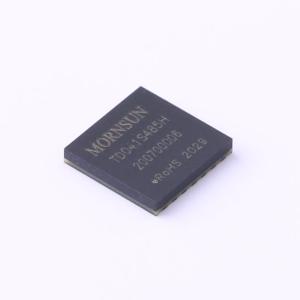

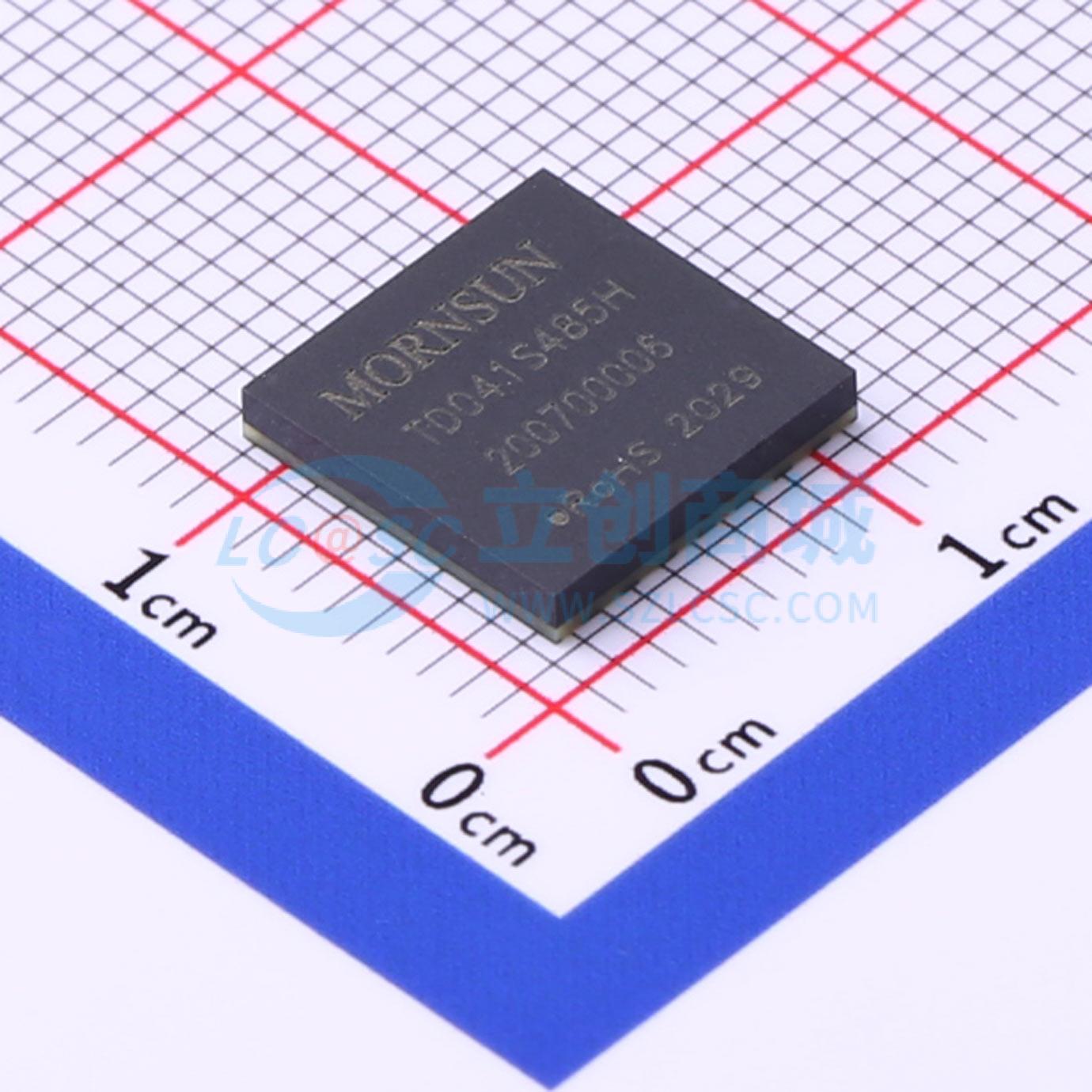

TD041S485H
隔离式485收发器
- 描述
- MSL=3，上机前请烘烤。符合AEC-Q100标准、符合ITA/EIA-485-A标准、I/O电压范围支持3.3V和5V微处理器、通讯速率高达1Mbps、总线负载能力高达256节点、隔离耐压高达3750Vrms、总线静电防护能力高达15KV
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TD041S485H
- 商品编号
- C707456
- 商品封装
- DFN-16(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器 | |
| 最大数据速率 | 1Mbps | |
| 通讯模式 | 半双工 | |
| 隔离电压(Vrms) | 3750 | |
| CMTI(kV/us) | 25kV/us | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 功能特性 | 失效保护电路；低功耗待机 | |
| 逻辑侧工作电压 | 2.375V~5.5V | |
| 总线侧工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
TD041S485H 是一款专为 RS-485 数据总线网络设计的半双工增强型收发器，完全符合 TIA/EIA-485A 标准，适用于高达 1 Mbps 的数据传输。其逻辑侧支持 3.3V 和 5V 逻辑电平转换。接收器具有极高的输入阻抗，在共享总线上仅产生 1/8 标准负载，最多可支持 256 个收发器。该器件强调 A、B 引脚的可靠性设计，包括驱动器输出过流保护和增强型 ESD 设计。A、B 引脚的 ESD 保护等级可达 15kV（人体模型）。它是一款先进的 RS-485 收发器，包含一个驱动器和一个接收器。这些器件具有故障安全电路，当接收器输入开路、短路或连接到所有驱动器均禁用的端接传输线时，可保证接收器输出高电平。它采用双电源供电。整个模块可监控模块的整体工作状态，并限制输出大电流，以防止总线过载或短路对收发器造成不可恢复的损坏。接收器输入滤波器增强了高速差分信号的抗噪能力，但会因此增加接收器传播延迟。其故障安全功能可保证在接收器差分输入短路、开路或连接到端接电阻时，接收器输出为高电平。接收器阈值非常精确，阈值电压与地之间的偏移至少有 10mV 的裕量。这保证了即使输入差分电压为零，接收器输出也为高电平，从而保持符合 EIA/TIA-485 标准。该收发器设计为 1/8 标准单位负载，输入阻抗高于 96kΩ，因此最多允许 256 个单位负载。它可与其他使用较少单位负载的标准 RS-485 器件配合工作。低功耗关断模式通过同时将 RE 拉高和 DE 拉低来触发。在关断模式下，器件典型供电电流为 6mA。RE 和 DE 可直接连接并由同一 I/O 控制。如果 RE 为高且 DE 为低的状态持续少于 50ns，器件保证不会进入关断模式。如果此状态保持至少 600ns，器件将可靠关断。驱动器输出保护可防止因故障条件或驱动器短路引起的过大输出电流。输出级的驱动器限流可确保针对整个范围内的短路提供即时保护。
商品特性
- 超小、超薄、芯片级 DFN 封装
- 符合 TIA/EIA-485A 标准
- I/O 电源电压范围支持 3.3V 和 5V 微处理器
- 高隔离度达 3750Vrms
- 总线引脚 ESD 保护高达 15kV（HBM）
- 波特率高达 1Mbps
- 共模瞬态抗扰度 >25kV/μs
- 低通信延迟
- 1/8 单位负载，支持单总线上最多 256 个节点
- 总线故障安全
- 总线驱动器短路保护
- 工业级工作环境温度范围：-40℃ 至 +105℃
- 符合 AEC-Q100 标准
- 通过 EN62368 认证
- 湿度敏感等级 3 级
应用领域
- 工业自动化
- 楼宇自动化
- 智能电表
- 远程信号交互与传输
