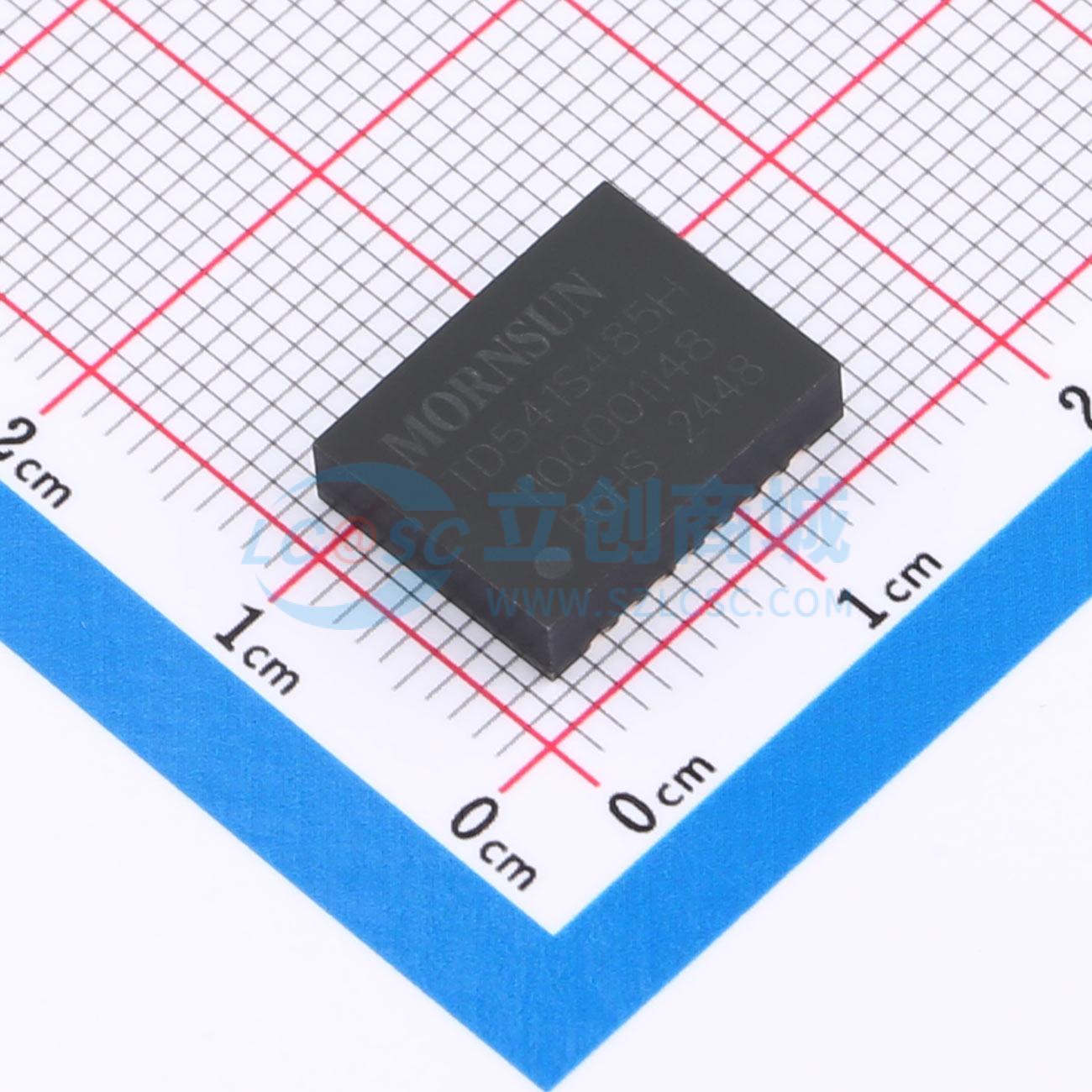

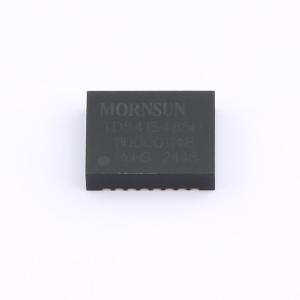

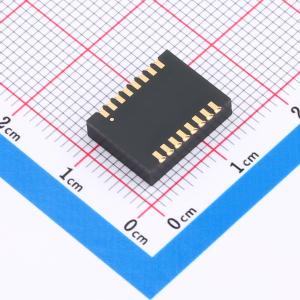

温馨提醒：图片仅供参考，商品以实物为准
TD541S485H
3.3V或5.5V供电 1Mbps 带静电保护收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MSL=3，上机前请烘烤。符合AEC-Q100标准、符合ITA/EIA-485-A标准、集成5V高效隔离电源、I/O电压范围支持3.3V和5V微处理器、通讯速率高达1Mbps、总线负载能力高达256节点、隔离耐压高达3000VDC、总线静电防护能力高达15KV
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TD541S485H
- 商品编号
- C707458
- 商品封装
- DFN-16(10x13)
- 包装方式
- 编带
- 商品毛重
- 1.376333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器(带电源) | |
| 功能特性 | 失效保护电路；低功耗待机 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 15mA |
商品特性
- 超小型、超薄、芯片级 DFN 封装
- 符合 TIA/EIA-485-A 标准
- 集成隔离 5V 电源
- I/O 电源范围支持 3.3V 和 5V 微处理器
- 高隔离度达 5000VDC
- 总线引脚 ESD 保护高达 15kV (HBM)
- 波特率高达 1Mbps
-
25kV/μs CMTI
- 低通信延迟
- 1/8 单位负载 — 总线上最多可连接 256 个节点
- 总线故障安全
- 总线驱动器短路保护
- 工业级工作环境温度范围：-40℃ ~ +105℃
- 符合 EN62368 标准
- 湿度敏感等级 (MSL) 3
应用领域
- 工业自动化
- 楼宇自动化
- 智能电表
- 远程信号交互与传输
