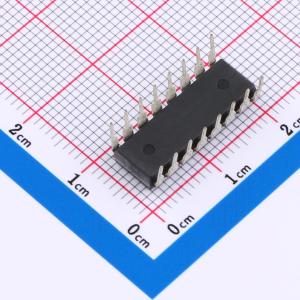

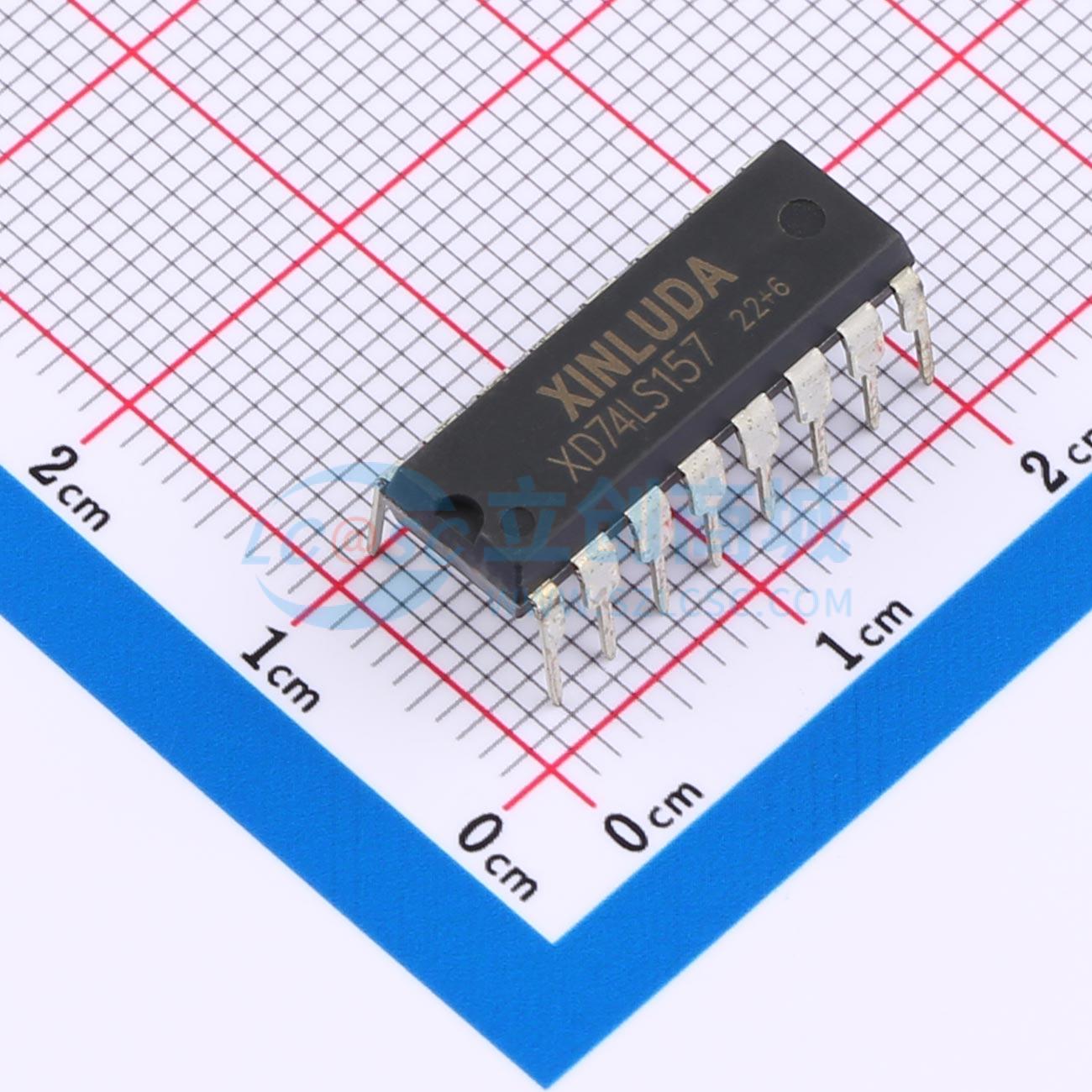

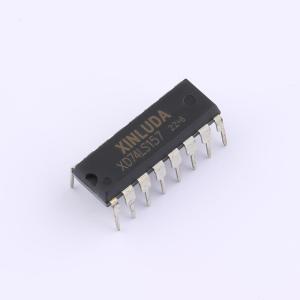

XD74LS157
编码器,解码器,复用器和解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些单片数据选择器/多路复用器包含反相器和驱动器，可为四个输出门提供全片上数据选择。提供单独的选通输入。从两个源之一中选择一个4位字，并将其路由到四个输出。呈现真实数据以最小化传播延迟时间。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD74LS157
- 商品编号
- C707101
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.666克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.75V~5.25V | |
| 输入数/输出数 | 8/4 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 传播延迟(tpd) | 14ns@5V,15pF | |
| 静态电流(Iq) | 16mA | |
| 功能特性 | - |
商品概述
这些单片数据选择器/多路复用器包含反相器和驱动器，可为四个输出门提供片上全数据选择功能。设有一个单独的选通输入。可从两个数据源之一中选择一个4位字，并将其路由到四个输出端。'LS157呈现真实数据以最小化传播延迟时间。
商品特性
- 缓冲输入和输出
- 提供三种速度/功率范围
应用领域
- 扩展任何数据输入点
- 复用双数据总线
- 生成两个变量的四种函数（一个变量是公共的）
- 源可编程计数器
