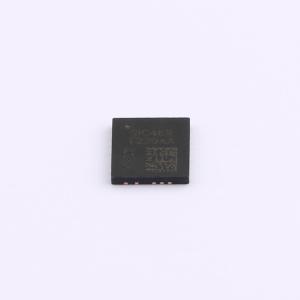

SIC469ED-T1-GE3

SiC46x 是一系列宽输入电压、高效率的同步降压稳压器，集成了高端和低端功率 MOSFET。其功率级能够在高达 2 MHz 的开关频率下提供高连续电流。该稳压器可从 4.5 V 至 60 V 的输入轨产生低至 0.8 V 的可调输出电压，以适应各种应用，包括计算机、消费电子、电信和工业领域。 SiC46x 的架构可实现超快瞬态响应，所需输出电容最小，且在极轻负载下可实现严格的纹波调节。该器件采用内部补偿，与任何电容器配合使用都能保持稳定。无需外部 ESR 网络来确保环路稳定性。该器件还采用了节能方案，可显著提高轻载效率。该稳压器集成了一套完整的保护功能，包括过流保护 (OCP)、输出过压保护 (OVP)、短路保护 (SCP)、输出欠压保护 (UVP) 和热关断 (OTP)。它还具备输入轨欠压锁定 (UVLO) 和用户可编程软启动功能。 SiC46x 系列有 2 A、4 A、6 A、10 A 四种规格，采用引脚兼容的 5 mm x 5 mm 无铅 (Pb) 增强型功率 MLP55 - 27L 封装。

• 通用性强
• 单电源工作，输入电压范围为 4.5 V 至 60 V
• 输出电压可调，低至 0.8 V
• 可扩展解决方案，有 2 A、4 A、6 A、10 A 可选
• 输出电压跟踪和排序，支持预偏置启动
• 在 - 40 ℃ 至 + 125 ℃ 温度范围内，输出电压精度为 ± 1 %
• 内部补偿
• 高效率
• 峰值效率达 98 %
• 关断时电源电流为 4 μA
• 非开关状态下工作电流为 156 μA
• 高度可配置
• 开关频率可调，范围为 100 kHz 至 2 MHz
• 软启动可调，可选预设 100 %、75 % 和 50 % 电流限制
• 两种工作模式：强制连续导通模式和节能模式
• 坚固可靠
• 输出过压保护
• 输出欠压/短路保护，具备自动重试功能
• 电源正常标志和过温保护
• 由 Vishay PowerCAD 在线设计仿真工具提供支持

• 工业与自动化
• 家庭自动化
• 工业和服务器计算
• 网络、电信和基站电源
• 墙式变压器稳压
• 机器人技术
• 高端业余电子设备：遥控汽车、飞机和无人机
• 电池管理系统
• 电动工具
• 自动售货机、ATM 机和老虎机
