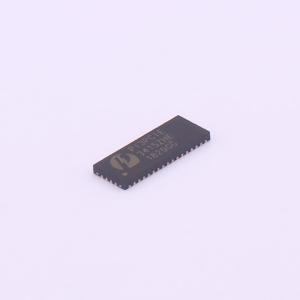

PI3PCIE3415ZHEX

3.3V, PCI Express 3.0 2-Lane, 2:1 多路复用/解复用开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8差分通道，2:1多路复用/解复用，支持PCI Express 3.0性能，8.0Gbps速率，低串扰和高隔离度。
品牌名称: DIODES(美台)
商品型号: PI3PCIE3415ZHEX
商品编号: C705323

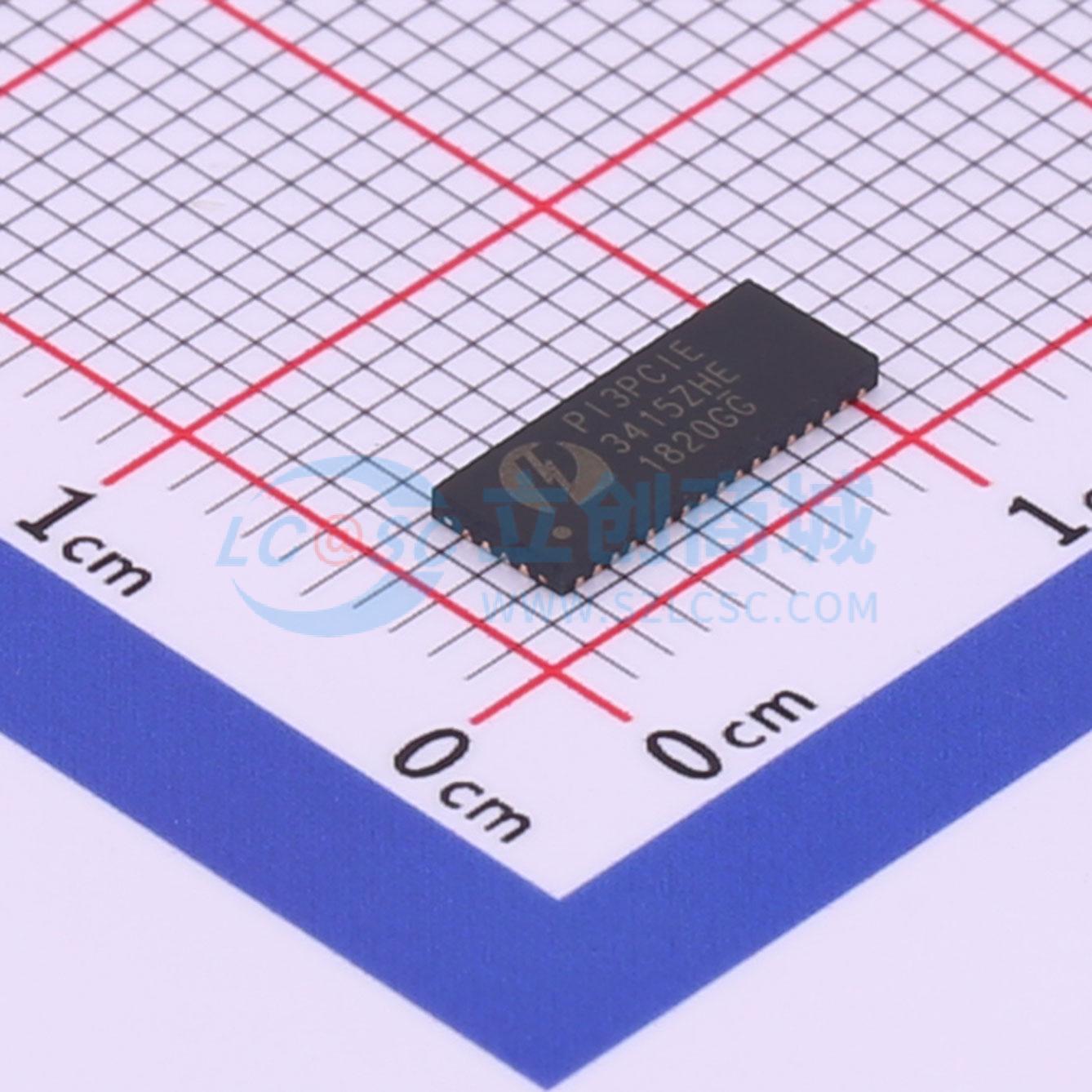

商品封装: TQFN-42-EP(3.5x9)
包装方式: 编带
商品毛重: 0.267克(g)

商品参数

商品概述

一款8至4差分通道复用器/解复用器开关。该解决方案可将2条完整的PCI Express 3.0通道切换至两个位置之一。采用独特的设计技术，可将开关的阻抗降至最低，使通过开关的衰减可忽略不计。独特的设计技术还针对PCI Express信号进行了布局优化，可将通道间的偏斜以及PCI Express规范要求的通道间串扰降至最低。

商品特性

4差分通道，2:1复用器/解复用器
PCI Express 3.0性能，8.0Gbps
引脚排列针对两个PCIe插槽之间的布局进行了优化
双向操作
低比特间偏斜，最大10ps
低串扰：@4GHz时为 -48dB
高关断隔离度：@4GHz时为 -22dB
低插入损耗：@4GHz时为 -1.6dB
回波损耗：@4GHz时为 -15dB
VDD工作范围：+3.3V
工业温度范围：-40℃至85℃
ESD耐受能力：2kV HBM
低通道间偏斜，最大20ps
封装（无铅环保）：42引脚，TQFN（ZH42），3.5 x 9mm；40引脚，TQFN（ZL40），3 x 6mm

应用领域

低信号衰减地路由PCI Express 3.0、DP1.2、USB3.0、SAS2.0、SATA3.0、XAUI、RXAUI信号。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	3.3V~3.6V
	导通时间(ton)	25ns

	属性	参数值
	关闭时间(toff)	25ns
	工作温度	-40℃~+85℃
	带宽	8.7GHz
	传播延迟(tpd)	25ns
