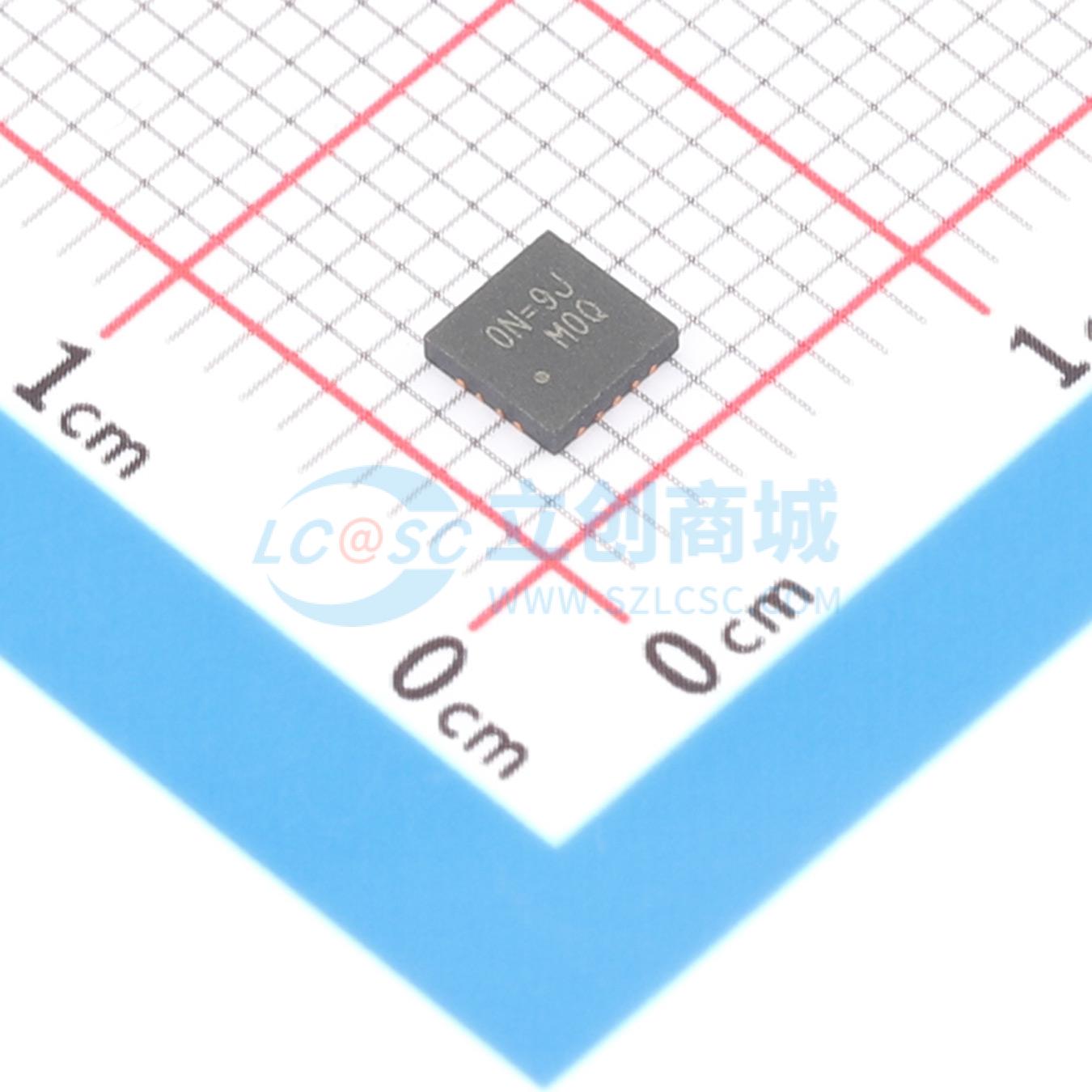

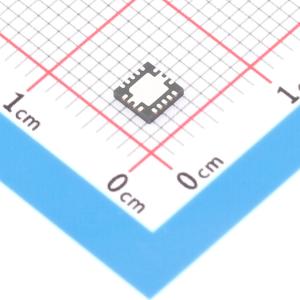

温馨提醒：图片仅供参考，商品以实物为准
RT2852BHGQW
高效3A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT2852BH是一款高效率、单片同步降压DC-DC转换器,能够从4.5V到18V的输入电压范围内提供高达3A的输出电流。该转换器采用电流模式控制架构,支持外部补偿,优化了瞬态响应。内置低导通电阻的MOSFET开关,提供短路保护、软启动等功能。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT2852BHGQW
- 商品编号
- C6461023
- 商品封装
- WQFN-14-AL(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.0725克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 800mV~18V | |
| 输出电流 | 3A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT2852BH是一款高效的单片同步降压DC-DC转换器，可在4.5V至18V的输入电源下提供高达3A的输出电流。RT2852BH采用带外部补偿的电流模式架构，可在广泛的负载和输出电容范围内优化瞬态响应。逐周期电流限制可防止输出短路，软启动功能可消除启动期间的输入电流浪涌。故障保护功能包括输出欠压保护、输出过压保护和过温保护。低电流关断模式可断开输出，便于电池供电系统进行电源管理。
商品特性
- 低RDS(ON)功率MOSFET开关：46mΩ/36mΩ
- 输入电压范围：4.5V至18V
- 可调开关频率：200kHz至1.2MHz
- 电流模式控制
- 可与外部时钟同步：200kHz至1.2MHz
- 精确的电压基准：±0.8V ±1.25%，温度范围-40℃至105℃
- 可单调启动至预偏置输出
- 可调软启动
- 电源正常指示
- 欠压和过压保护
- 输入欠压锁定
应用领域
- 高性能负载点稳压
- 笔记本电脑
- 高密度分布式电源系统
