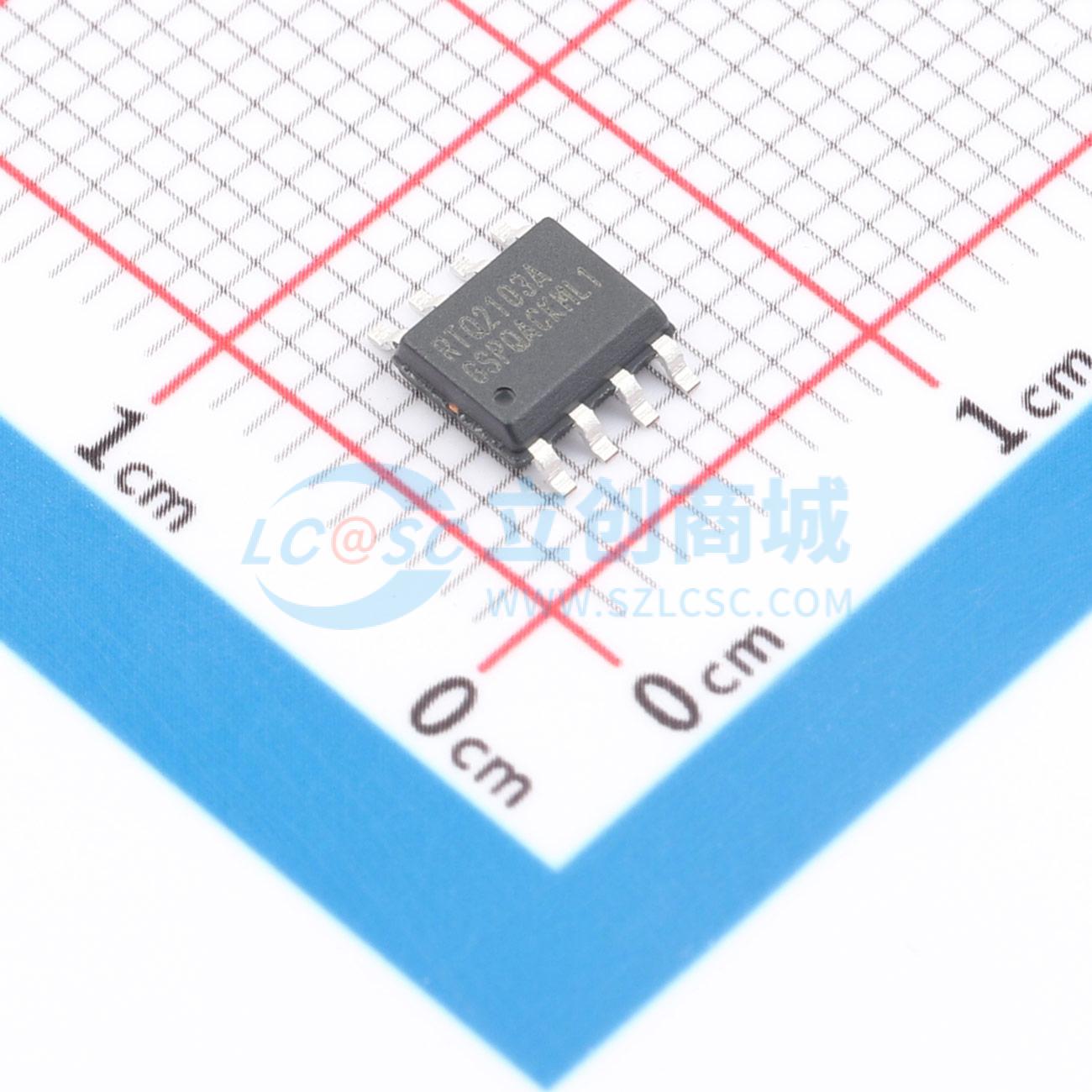

温馨提醒：图片仅供参考，商品以实物为准

RTQ2103AGSP-QA

降压型 2A 3V~6V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RTQ2103A是一款6V、2A的高级常开时间（ACOT）同步降压转换器,具有两个集成的MOSFET。该转换器支持3V到6V的输入电压范围,提供高达2.7MHz的开关频率,适用于移动电话、手持设备、STB、电缆调制解调器、xDSL平台、WLAN ASIC电源、存储设备（SSD和HDD）、汽车信息娱乐系统、汽车仪表盘和HUD等应用。
品牌名称: RICHTEK(立锜)
商品型号: RTQ2103AGSP-QA
商品编号: C6461170
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.182748克(g)

商品参数

商品概述

RTQ2103A是一款功能齐全的6V、2A高级恒定导通时间（ACOT）同步降压转换器，集成了两个MOSFET。先进的恒定导通时间（COT）操作可在宽负载范围内优化瞬态响应，并有效减少输出电容和外部元件数量。RTQ2103A的开关频率高达2.7MHz，可最大程度减小输出电感和电容的尺寸。RTQ2103A采用SOP - 8（外露焊盘）封装。

商品特性

通过AEC - Q100 1级认证
输入电压范围为3V至6V
先进的COT控制环路设计
快速瞬态响应
内置130mΩ和105mΩ同步整流器
在负载/线路范围内实现高精度VOUT调节
搭配低ESR输出电容（COUT）时具有强大的环路稳定性
工作温度范围为汽车级的 - 40℃至125℃

应用领域

手机和手持设备
机顶盒、电缆调制解调器和xDSL平台
WLAN ASIC电源/存储（SSD和HDD）
通用负载点（POL）低压降压转换器
汽车信息娱乐系统
汽车仪表盘和抬头显示器（HUD）
汽车互联

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~6V
	输出电压	1.2V~3.3V
	输出电流	2A
	开关频率	2.2MHz~3MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
