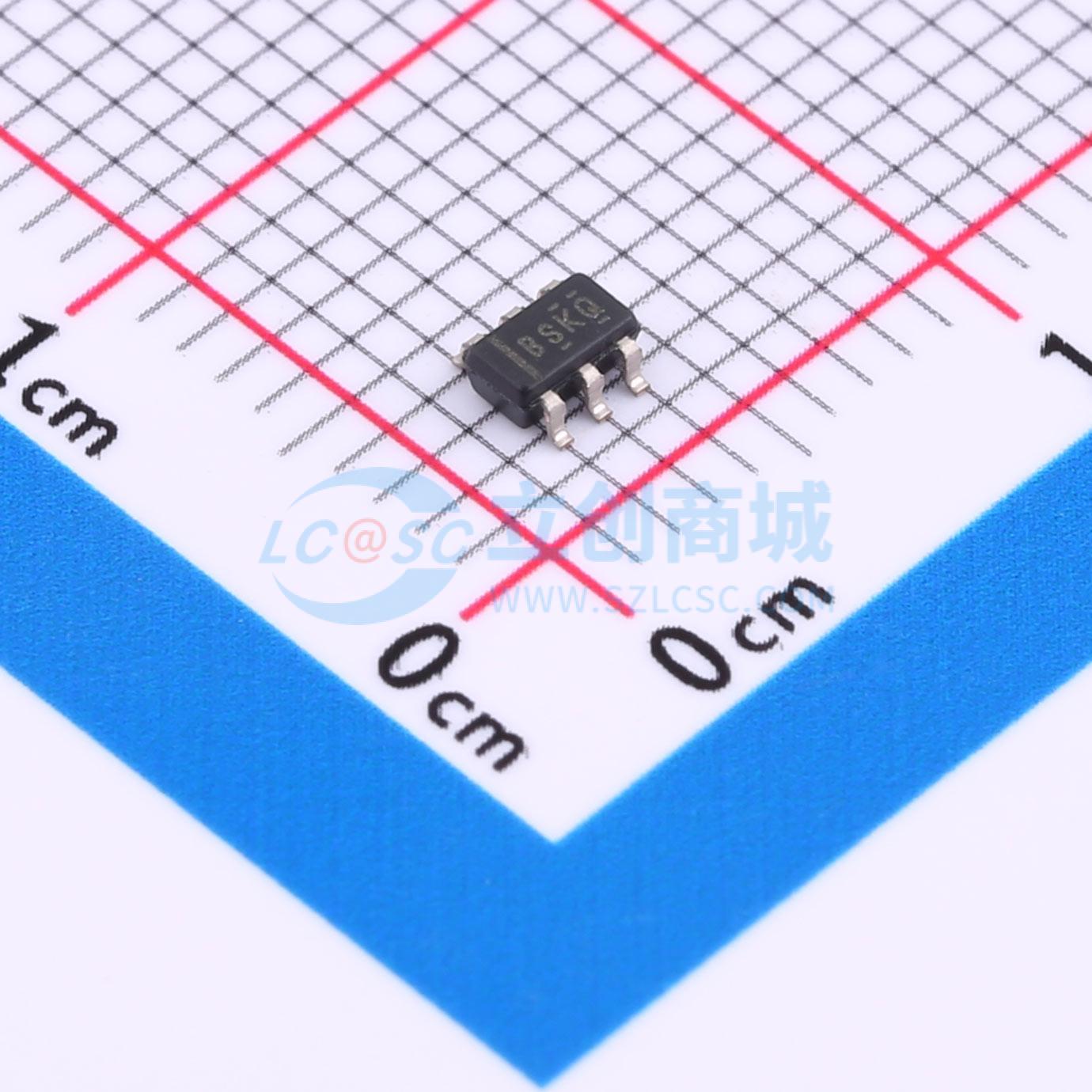

温馨提醒：图片仅供参考，商品以实物为准

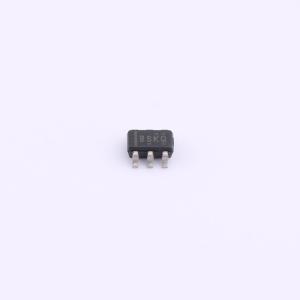

ADS1000A0QDBVRQ1

带 I²C 接口的低功耗 12 bit 模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1000-Q1 具有 PGA、振荡器和 I2C 的汽车类、12 位、128SPS、单通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1000A0QDBVRQ1
商品编号: C701600
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

ADS1000-Q1是一款与I²C兼容的串行接口模数（A/D）转换器，具有差分输入，分辨率为12位，采用超小型SOT23-6封装。该转换器采用电源作为参考电压，以比例方式进行转换。ADS1000-Q1可在2.7 V至5.5 V的单电源下工作。 ADS1000-Q1的转换速率为每秒128个样本（SPS）。片上可编程增益放大器（PGA）的增益最高可达8，可对小信号进行高分辨率测量。在单次转换模式下，ADS1000-Q1在一次转换后会自动断电，大大降低了闲置期间的电流消耗。 ADS1000-Q1专为对空间和功耗有较高要求的应用而设计。典型应用包括汽车主机、电池管理系统、车载充电器以及排放和气体传感器。

商品特性

符合汽车应用标准
超小型SOT-23封装的完整12位数据采集系统
低电流消耗：仅90 μA
积分非线性：最大1 LSB
单周期转换
可编程增益放大器
增益 = 1、2、4或8
128 SPS数据速率
具有两个可用地址的I²C接口
电源：2.7 V至5.5 V

应用领域

汽车主机
汽车电池管理系统
汽车车载充电器
混合动力/电动汽车逆变器
氮氧化物（NOx）传感器
烟尘和颗粒物（PM）传感器
氧（O₂、λ、空燃比）传感器
氨（NH₃）传感器
其他排放和气体传感器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	128Hz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	I2C
	差分输入	是
	积分非线性	1LSB

	属性	参数值
	工作温度	-40℃~+125℃
	时钟/振荡器	内置
	时钟频率(fc)	275kHz
	基准电压源	内置
	可变增益	支持
	数据速率	128Hz
	静态电流	2uA
