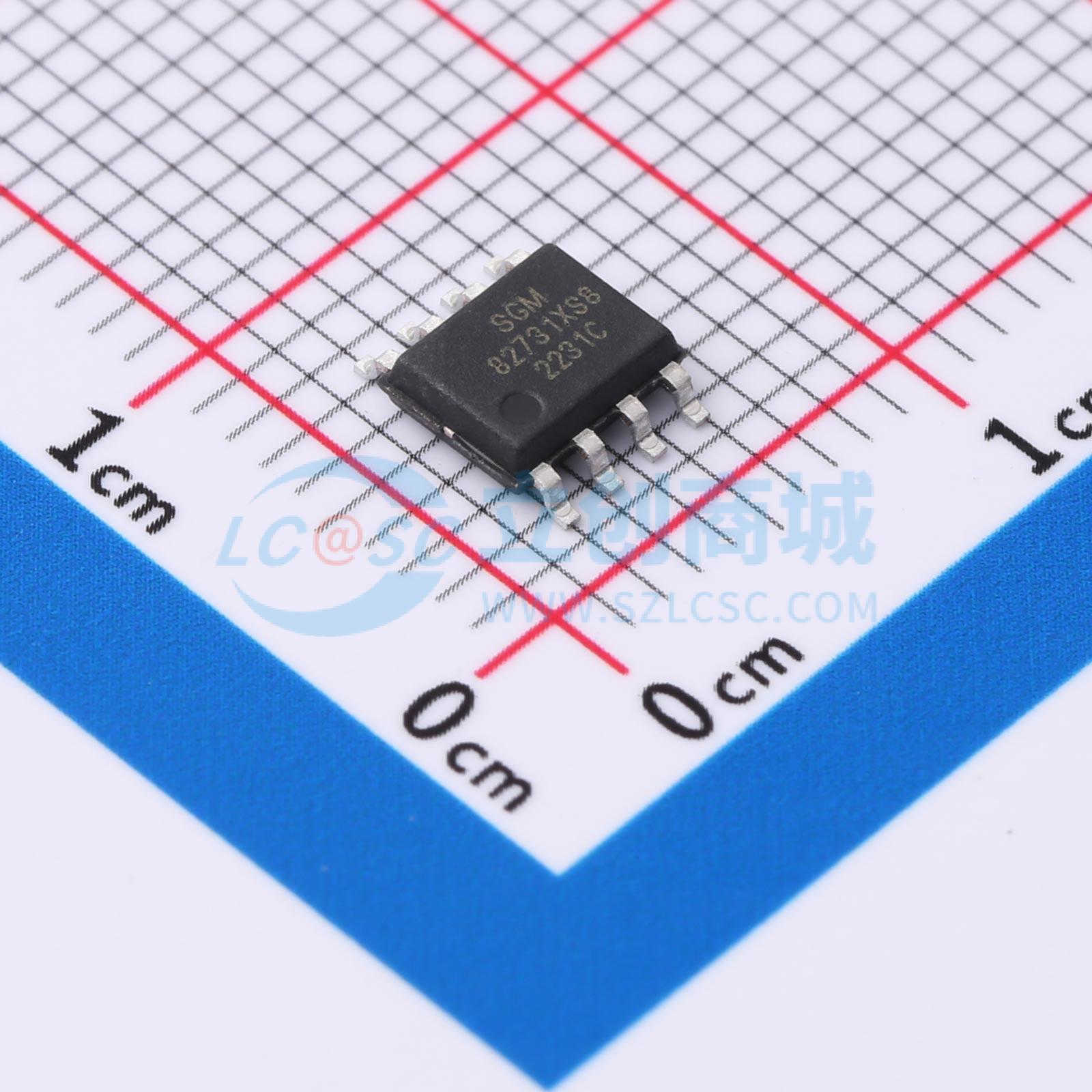

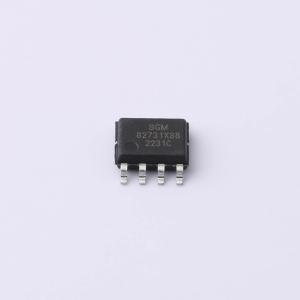

温馨提醒：图片仅供参考，商品以实物为准
SGM8273-1XS8G/TR
低噪声、高精度、高电压、轨到轨输入/输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM8273 - 1（单运放）、SGM8273 - 2（双运放）和SGM8273 - 4（四运放）是低噪声、高精度、高电压运算放大器，旨在提供较宽的输入共模电压范围和输出电压摆幅。这些器件可采用±1.65V至±18V双电源供电，也可采用3.3V至36V单电源供电。这些器件具有低噪声、高转换速率、低输入偏置电流和失调电流、低失调电压以及低失调电压温度系数的特点
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM8273-1XS8G/TR
- 商品编号
- C700182
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 4MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 115dB | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3.3V~36V | |
| 双电源(Vee~Vcc) | -18V~-1.65V；1.65V~18V |
