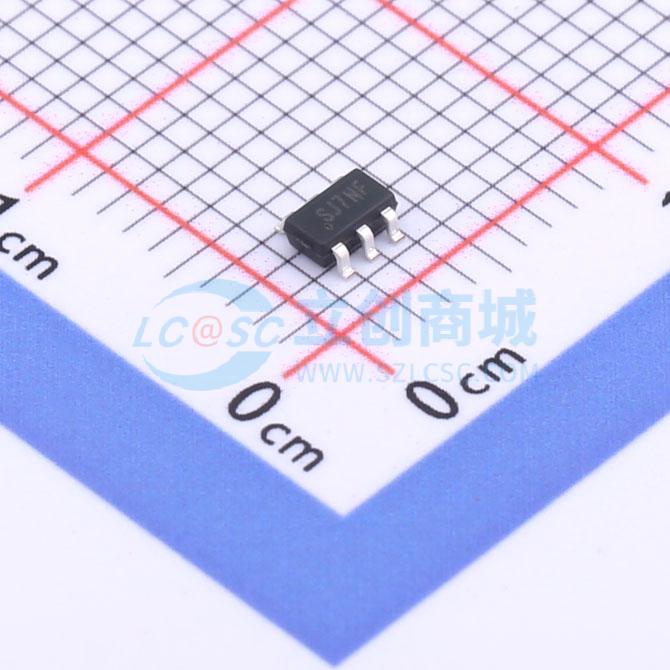

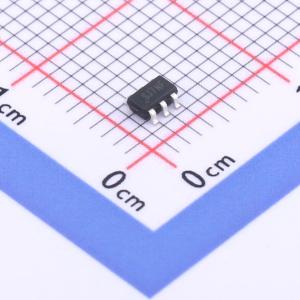

温馨提醒：图片仅供参考，商品以实物为准

SGM2553YN6G/TR

精密可调限流电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM2553和SGM2553D电源分配开关适用于需要精确限流，或遇到重容性负载和短路的应用场景，可提供高达1.5A的连续负载电流。这些器件可通过外部电阻将限流阈值设置在100mA至1.7A之间。电源开关的上升和下降时间可控，以最大程度减少开关导通/关断期间的电流浪涌
品牌名称: SGMICRO(圣邦微)
商品型号: SGM2553YN6G/TR
商品编号: C699882
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

SGM2553和SGM2553D电源分配开关适用于需要精确电流限制或遇到大容量负载和短路的应用，并提供高达1.5A的连续负载电流。这些设备通过外部电阻提供100mA到1.7A之间可编程的电流限制阈值。电源开关的上升和下降时间被控制以最小化开启/关闭期间的电流浪涌。SGM2553D在禁用状态下具有快速自动放电功能。

当输出负载超过电流限制阈值时，SGM2553和SGM2553D设备通过使用恒流模式将输出电流限制在安全水平。内部反向电压比较器在输出电压高于输入电压时禁用电源开关，以保护开关输入侧的设备。在过流、热关断和反向电压条件下，FAULT输出置低。

SGM2553和SGM2553D采用Green TDFN-2x2-6L和SOT-23-6封装。它们的工作温度范围为-40°C至+85°C。

应用领域

USB端口/集线器
数字电视机顶盒
VoIP电话

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1.5A

	属性	参数值
	工作电压	2.5V~5.5V
	导通电阻	90mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过流保护(OCP)
