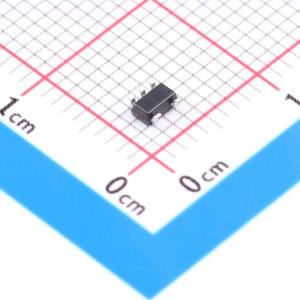

SGM2576YN5G/TR

电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM2576和SGM2576B是单通道电源分配开关。这些开关可在2.5V至5.5V的宽电源电压范围内工作，并由EN引脚控制。它们集成了一个导通电阻（RON）为100mΩ的N沟道MOSFET
品牌名称: SGMICRO(圣邦微)
商品型号: SGM2576YN5G/TR
商品编号: C699888
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

SGM2576和SGM2576B是单通道电源分配开关。这些开关可在2.5V至5.5V的宽电源电压范围内工作，并由EN引脚控制。集成了一个导通电阻（RON）为100mΩ的N沟道MOSFET。小尺寸和低静态电流使该器件非常适合空间受限的电池供电应用。该器件具备多种保护功能，包括软启动、可编程电流限制和热关断。通过RILM电阻，该器件可提供100mA至2.5A的可编程电流限制阈值。如果管芯温度超过+150℃，热关断功能将关闭输出MOSFET，并且输出MOSFET将保持关闭状态，直到管芯温度降至+130℃。 SGM2576和SGM2576B采用绿色SOT - 23 - 5封装。它们的工作温度范围为-40℃至+85℃。

商品特性

输入电压范围：2.5V至5.5V
导通电阻：100mΩ（典型值）
可编程电流限制范围：0.1A至2.5A 1500mA±190mA（R11M = 4.53kΩ）
静态电流：23μA（典型值）
关断电流：0.1μA（典型值）
全套保护功能：软启动、输入欠压锁定、无反向泄漏电流、热关断
关断模式下自动输出放电（仅SGM2576）
EN引脚有500kΩ下拉电阻
通过IEC 62368 - 1:2014评估（证书编号：DK - 90466 - UL）
通过IEC 60950 - 1第2版、修订1、附录CC、测试程序1评估并带有CB报告
采用绿色SOT - 23 - 5封装

应用领域

数字电视
机顶盒
便携式医疗设备
电池供电设备
热插拔电源
主板USB电源开关
USB设备电源开关

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	2.5A

	属性	参数值
	工作电压	2.5V~5.5V
	导通电阻	100mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过流保护(OCP)；欠压保护(UVP)
