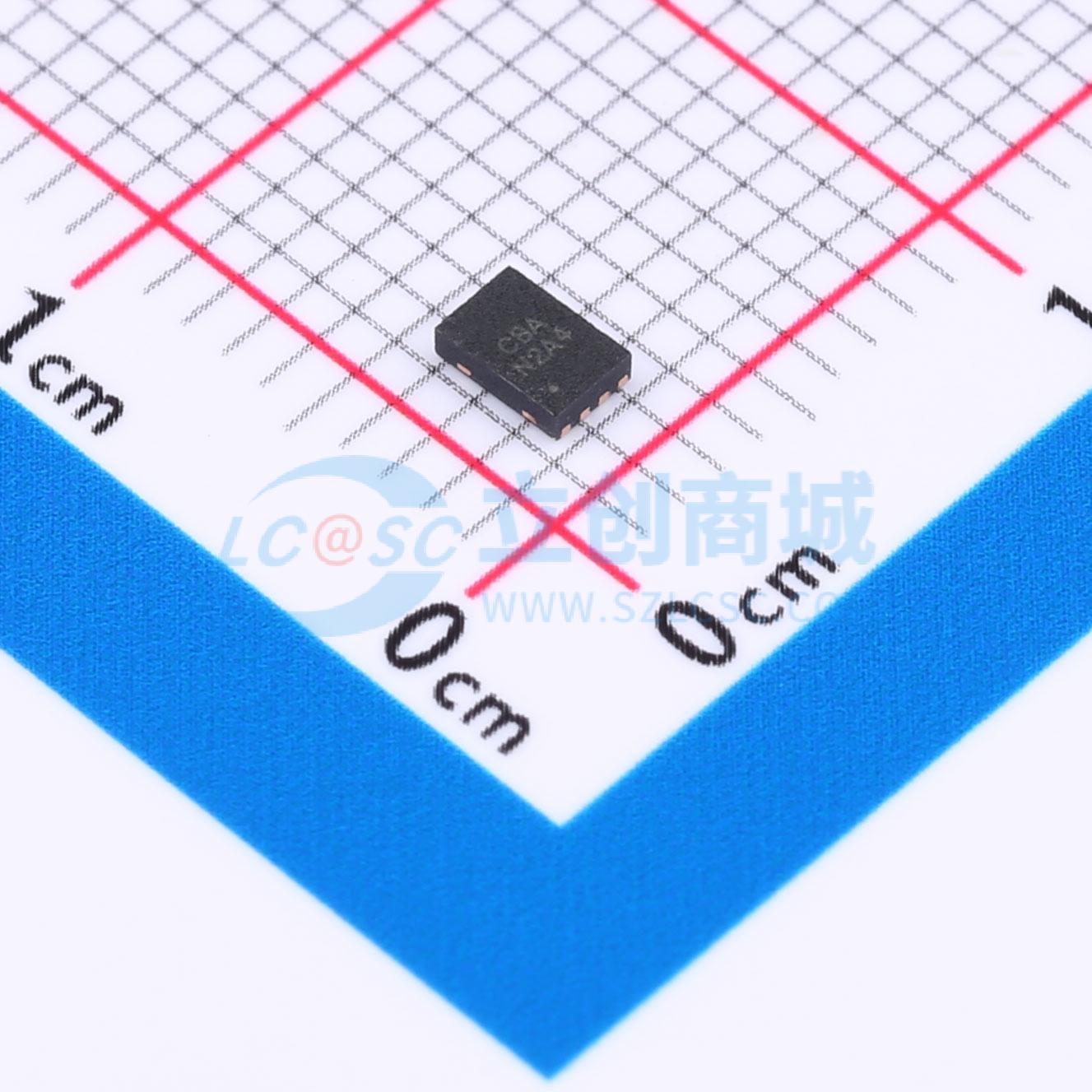

SGM41524YTDC8G/TR

SGM41524是一款紧凑高效的锂离子（Li+）或锂聚合物（Li+/polymer）电池充电器。它可为紧凑型便携式设备中常见系统的单节电池供电和充电。即使电池不存在，内部开关降压转换器也能调节电源输入，为电池充电并为系统供电。如果负载电压和输入电压相近，该转换器还可作为无开关的简单直通开关运行。

• 电阻可编程恒流和恒压充电功能，配备充电限制定时器，且符合BAJ/JEITA安全指南要求
• 除内部结温监测外，还可使用NTC（β = 3950K）进行电池温度感应
• IND状态输出引脚可连接LED，以指示工作状态，如电源输入正常（POK）、正在充电（CHG）、VIN过压（POK和CHG交替闪烁）以及无电源/禁用（OFF）
• 输出端提供电压折返功能，可在为系统供电的同时保持电池充电并防止过充
• 当电源较弱时，通过降低负载电流实现输入欠压调节，使VIN保持在最小值以上
• 可通过降低输出功率调节和限制管芯温度，避免器件或电路板过热
• 带浮动超时定时器的恒流、恒压（CCCV）充电
• 恒流预充电
• 为4.2V至4.5V电池提供最大2.3A充电电流
• 1.34MHz开关频率
• 可编程充电电压和电流
• 4.15V输入电压调节
• 输出电压折返以保持充电
• 热调节选项：SGM41524：+115°C；SGM41524C：±55°C
• 在1.5A、VIN = 5V条件下，典型峰值效率为92%
• -40°C至±85°C工作温度范围
• 采用绿色TDFN-2×3 - 8BL封装

• 为配备500mAh至6000mAh Li+/聚合物电池的系统供电和进行充电控制
