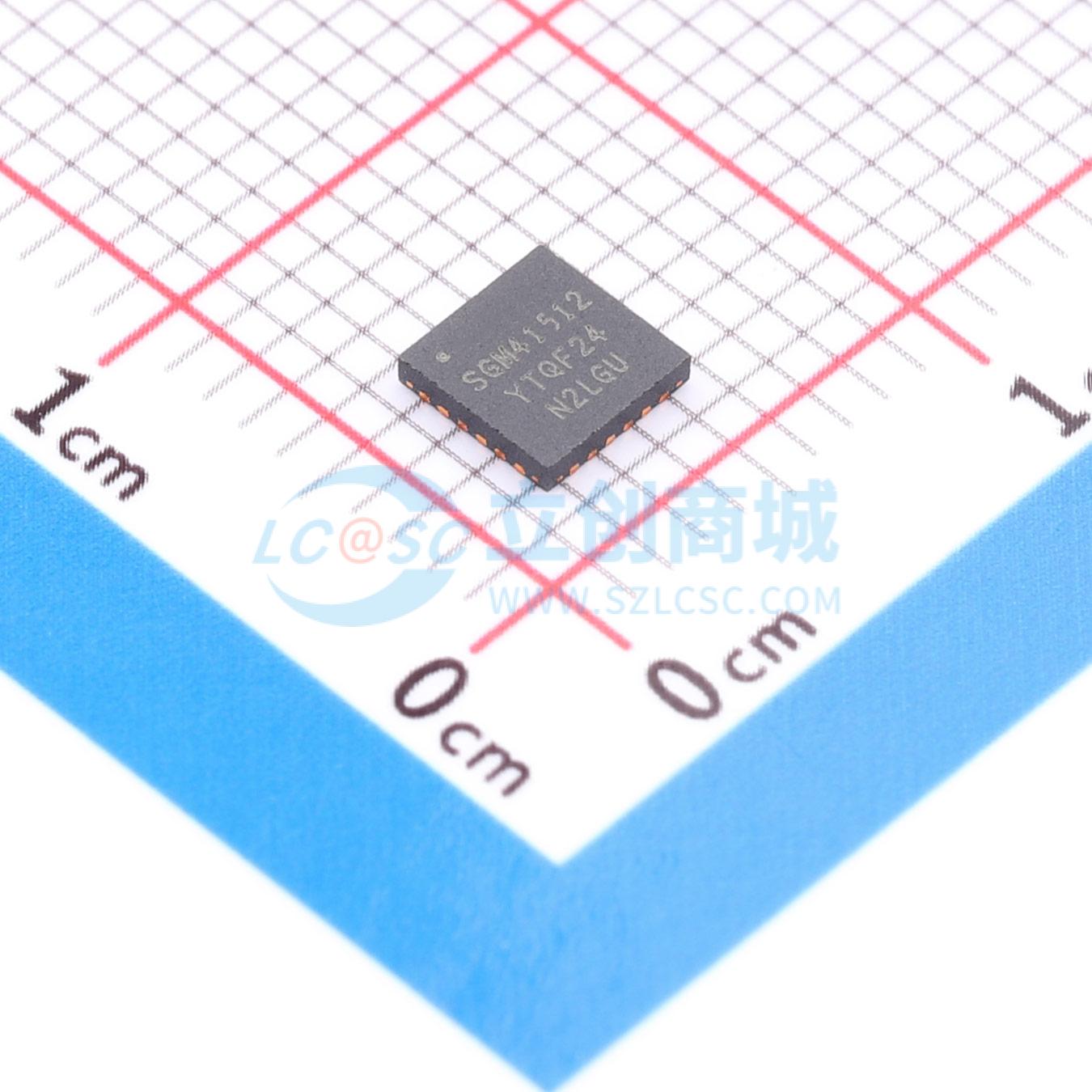

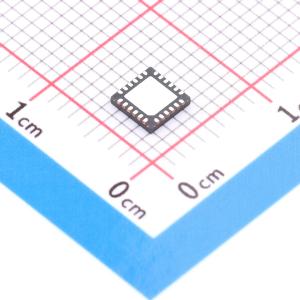

温馨提醒：图片仅供参考，商品以实物为准
SGM41512YTQF24G/TR
I²C控制的3A单节电池充电器，具备高输入电压能力和窄电压直流 (NVDC) 电源路径管理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款电池充电器和系统电源路径管理设备，集成了转换器和电源开关，适用于单节锂离子或锂聚合物电池。这款高度集成的3A设备能够快速充电，支持宽输入电压范围，适用于智能手机、平板电脑和便携式系统。I²C编程使其成为非常灵活的供电和充电器设计解决方案。设备包括四个主要电源开关：输入反向阻断FET（RBFET，Q1）、用于降压或升压模式的高端开关FET（HSFET，Q2）、用于降压或升压模式的低端开关FET（LSFET，Q3）和控制电池与系统互连的电池FET（BATFET，Q4），还集成了用于高端栅极驱动的自举二极管。内部电源路径阻抗非常低，可减少充电时间并最大化电池放电效率。此外，输入电压和电流调节功能可通过各种类型的输入源为电池提供最大充电功率。支持多种输入源，包括标准USB主机、充电端口和符合USB标准的高压适配器。默认输入电流限制根据内置USB接口自动选择，该限制由系统中的检测电路（如USB PHY）确定
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM41512YTQF24G/TR
- 商品编号
- C699849
- 商品封装
- TQFN-24AL(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.9V~13.5V | |
| 最大充电电流 | 3A | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 10uA | |
| 均衡电流 | - | |
| 接口类型 | I2C | |
| 功能特性 | - |
商品概述
SGM41512是一款电池充电器和系统电源路径管理设备，集成了转换器和电源开关，适用于单节锂离子或锂聚合物电池。这款高度集成的3A设备能够快速充电，支持宽输入电压范围，适用于智能手机、平板电脑和便携式系统。I²C编程使其成为一个非常灵活的供电和充电器设计解决方案。该设备包括四个主要电源开关，内部电源路径阻抗极低，可减少充电时间并最大化电池放电效率。它支持多种输入源，符合USB 2.0和USB 3.0电源规范，具备动态功率管理功能，充电周期的启动和终止无需软件控制，还提供多种安全功能，充电状态通过STAT输出和故障/状态位报告，采用绿色TQFN - 4×4 - 24L封装。
商品特性
- 工作输入电压范围为3.9V至13.5V
- 可持续承受高达20V的电压
- 高效、1.5MHz同步降压充电器
- 5V输入、1A时充电效率达93%
- 5V输入、2A时充电效率达91%
- 针对USB电压输入（5V）进行优化
- 轻载效率可选PFM模式
- 支持USB On - The - Go（OTG）（升压模式）
- 升压转换器输出高达1.2A
- 0.5A时升压效率为93.5%，1A时为92.2%
- 精确的打嗝模式过流保护
- 可承受高达500μF电容负载的软启动
- 输出短路保护
- 轻载操作可选PFM模式
- 可编程输入电流限制（IINDPM）和动态功率管理，支持USB标准适配器
- 通过可编程输入电压限制（VINDPM）实现最大功率跟踪
- 自动检测USB BC1.2、SDP、CDP、DCP和非标准适配器
- 28mΩ开关实现高电池放电效率
- 窄电压直流（NVDC）电源路径管理
- 无电池或电池电量极低时可立即启动
- 电池补充模式下的理想二极管操作
- 通过电池FET控制实现运输模式、唤醒和全系统复位功能
- 灵活的自主和I²C操作模式，实现最佳系统性能
- 完全集成所有MOSFET、电流检测和补偿
- 运输模式下电池泄漏电流低至10μA
- 高精度
- 充电电压调节精度为±0.5%
- 1.5A时充电电流调节精度为±5%
- 0.9A时输入电流调节精度为±10%
- 安全功能：电池温度感应（充电/升压模式）、热调节和热关断、输入欠压锁定（UVLO）、输入过压（ACOV）保护
应用领域
- 智能手机
- 电子销售点系统
- 便携式互联网设备及配件
