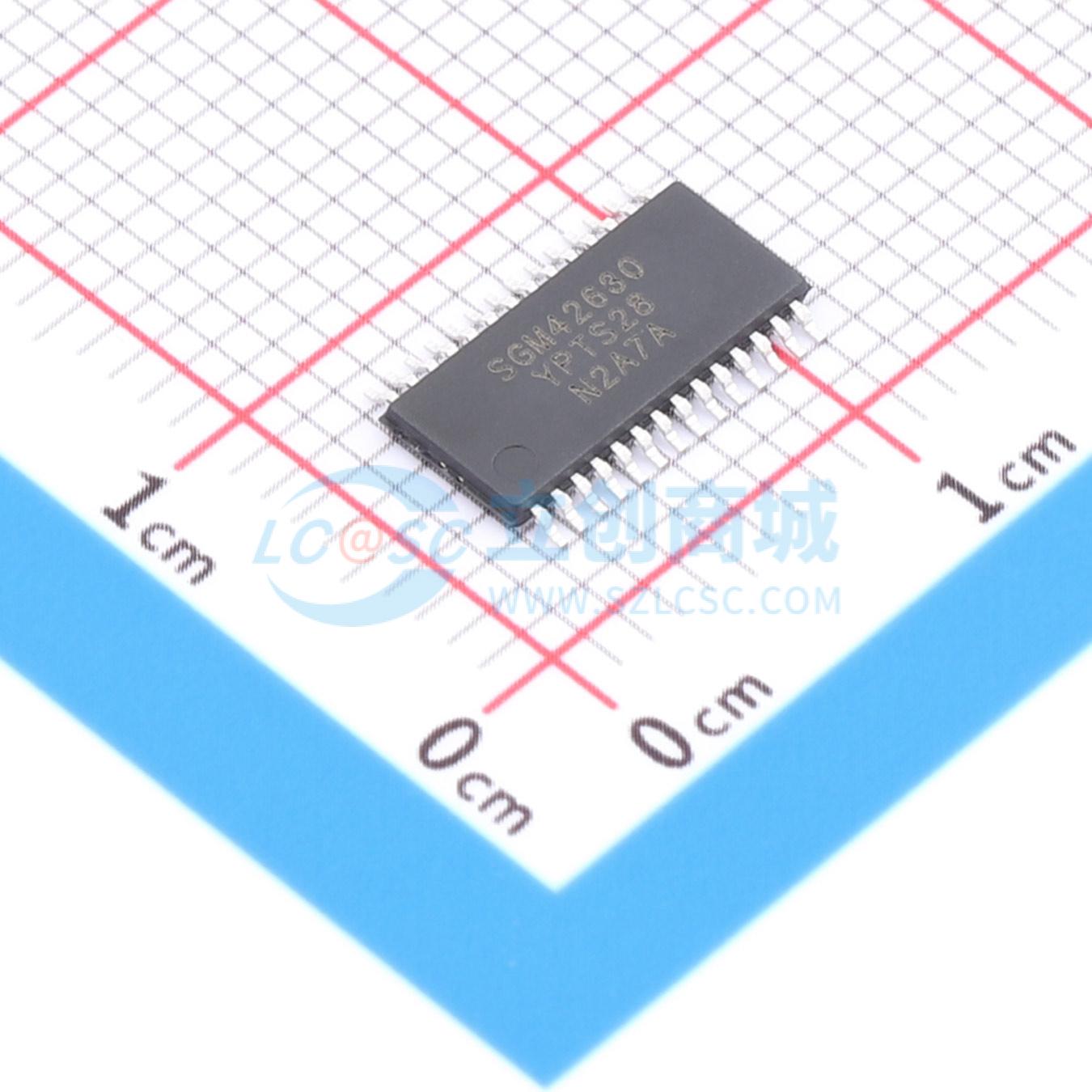

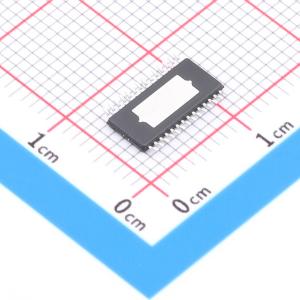

温馨提醒：图片仅供参考，商品以实物为准

SGM42630YPTS28G/TR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SGMICRO(圣邦微)
商品型号: SGM42630YPTS28G/TR
商品编号: C699719
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	步长细分	8
	接口类型	STEP/DIR
	集成开关	是
	导通电阻	290mΩ
	工作温度	-40℃~+150℃
	功能特性	内置电荷泵；过流保护；死区/直通保护；防止电机失步功能；过温保护；欠压锁定

商品概述

SGM42630是一款双极步进电机驱动器，适用于打印机、扫描仪和机器人机构等设备中的自动定位和运动控制。为控制步进电机，该器件集成了两个H桥用于两个电机绕组，并配备微步进分度器逻辑。通过对绕组上的电机电源电压进行斩波来调节桥电流。该器件提供步进（STEP）和方向（DIR）输入，以便与控制器进行简单接口。此外，还提供两个微步进输入引脚（USM0和USM1），用于选择步长（整步、半步、四分之一步和八分之一步）。通过向DECAY输入施加适当的电压，可以选择快速、慢速和混合（先快后慢）衰减模式。可编程的H桥PWM消隐和关断时间以及可选的衰减模式，使该器件非常灵活，能够驱动每相绕组电流高达2.6A的各种步进电机。该器件具备多种保护功能，包括欠压锁定、短路、过流和过温关断。该器件采用绿色TSSOP - 28（外露焊盘）封装。

商品特性

电机电源电压范围：8V至35V
每相绕组PWM电流高达2.6A
低导通电阻：在+25°C时，高侧+低侧为0.29Ω
微步进分度器：1、1/2、1/4和1/8
步进和方向接口
可编程衰减、消隐和关断时间
自动衰减模式
VM、VCC、VCP、VGD电压欠压锁定（UVLO）
过流保护（OCP）
热关断（TSD）
采用绿色TSSOP - 28（外露焊盘）封装

应用领域

机器人机构
纺织设备
扫描仪
定位与跟踪
打印机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	3V~5.5V
	电机驱动电压(Vm)	-
	输出电流	2.6A
	H桥数量	2
	驱动类型	双极驱动
