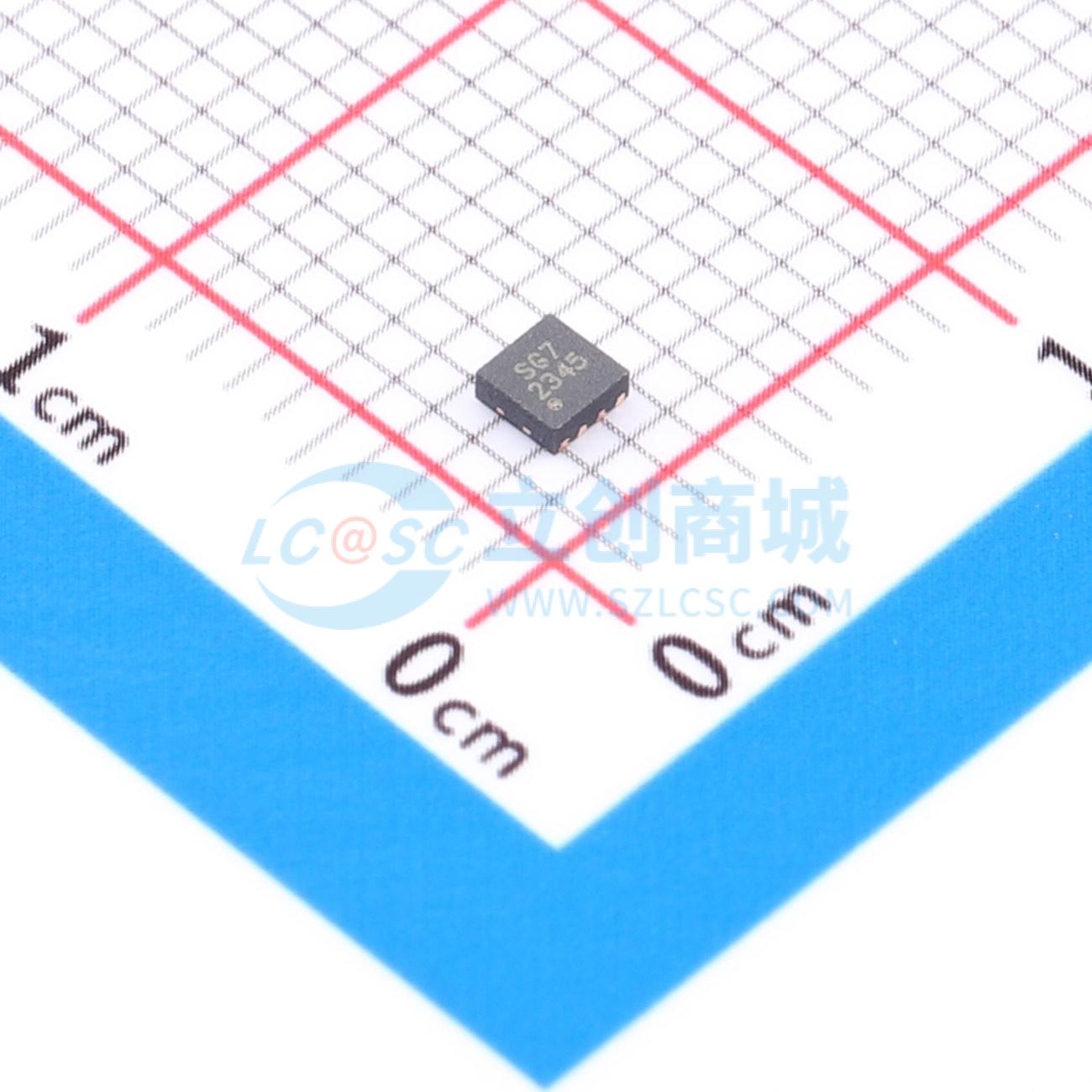

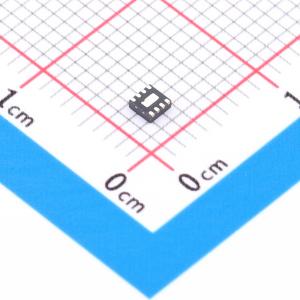

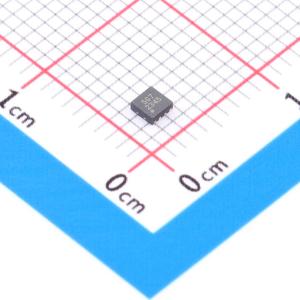

SGM4056-6.8YTDE8G/TR

高输入电压充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低成本电池充电器，具备集成高输入电压能力，适用于单节锂离子或锂聚合物电池。具有锂离子电池所需的CC/CV充电曲线。具备过压保护（OVP）功能，OVP阈值通常为6.8V或10.5V。接受最高26.5V的电源输入电压，当VIN > VOVP时，充电器禁用。具有充电指示功能，当充电器禁用或输入浮空时，电池的泄漏电流 < 1μA。有Green TDFN-3×3-8L、TDFN-2×3-8L、TDFN-2×2-8L和SOIC-8（外露焊盘）封装，工作温度范围为-40℃至 + 85℃。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM4056-6.8YTDE8G/TR
商品编号: C699732
商品封装: TDFN-8L(2x2)
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

SGM4056 是一款低成本电池充电器，集成了高输入电压能力，适用于单节锂离子或锂聚合物电池。SGM4056 具备锂离子电池所需的恒流/恒压（CC/CV）充电曲线。SGM4056 具有过压保护（OVP）功能，OVP 阈值通常为 6.8V（SGM4056 - 6.8）或 10.5V（SGM4056 - 10.5）。SGM4056 的电源输入最大电压为 26.5V，当 VIN > VOVP 时，充电器禁用。 SGM4056 具有充电指示功能。当充电器禁用或输入悬空时，电池的漏电流 <1μA。 SGM4056 提供绿色 TDFN - 3×3 - 8L、TDFN - 2×3 - 8L、TDFN - 2×2 - 8L 和 SOIC - 8（外露焊盘）封装，工作温度范围为 - 40℃ 至 + 85℃。

商品特性

输入过压保护阈值：SGM4056 - 6.8 为 6.8V（典型值）；SGM4056 - 10.5 为 10.5V（典型值）
涓流充电阈值：2.55V
电源输入电压最高可达 26.5V
所需元件少且成本低
可选充电电流
可选充电结束（EOC）电流
热调节功能
充电状态指示
充电器禁用或输入悬空时，漏电流 <1μA（最大值）
提供绿色 TDFN - 3×3 - 8L、TDFN - 2×3 - 8L、TDFN - 2×2 - 8L 和 SOIC - 8（外露焊盘）封装

应用领域

手持设备
智能手机
便携式互联网设备及配件
独立充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.55V~6.1V
	最大充电电流	900mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	1uA
