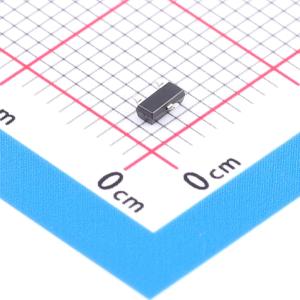

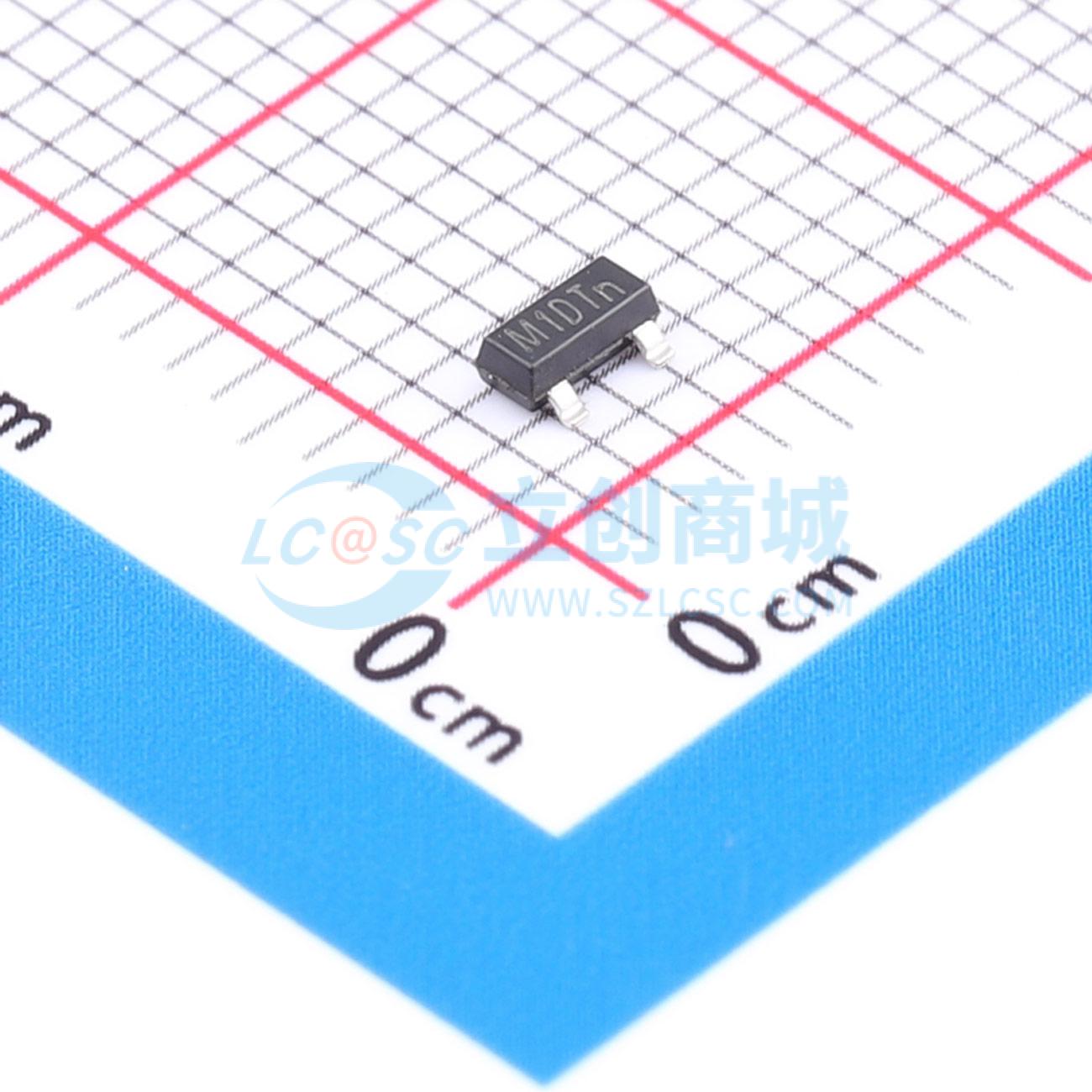

温馨提醒：图片仅供参考，商品以实物为准

SGM803B-TXN3LG/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成微处理器监控设备，可在电源开启、关闭或电压降低的欠压条件下复位。当VCC低至1V时，复位输出仍可工作。上电状态下，内部定时器保持240ms的复位断言，使微处理器保持复位状态直至条件稳定。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM803B-TXN3LG/TR
商品编号: C699599
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

SGM803B、SGM809B和SGM810B是集成式微处理器监控器件，可在电源上电、掉电甚至电压降低至欠压情况时进行复位操作。当VCC低至1V时，复位输出仍可正常工作。在上电状态下，内部定时器会维持240ms的复位信号有效时间，使微处理器保持在复位状态，直至条件稳定。 SGM803B具有低电平有效开漏输出的nRESET引脚。SGM809B具有低电平有效推挽输出的nRESET引脚，而SGM810B具有高电平有效推挽输出的RESET引脚。这些器件针对3V、3.3V和5V电压监控提供了五种复位阈值电压选项。这些器件的静态电流极低，典型值为300nA。并且复位比较器具备抗干扰能力，可防止VCC上的快速瞬变影响。

商品特性

是MAX803/MAX809/MAX810和ADM803/ADM809/ADM810的优质升级版
高精度固定检测选项：3V、3.3V和5V
低电源电流：典型值300nA
上电复位脉冲宽度：最小150ms
复位输出选项：开漏nRESET输出（SGM803B）、推挽nRESET输出（SGM809B）、推挽RESET输出（SGM810B）
复位有效电压低至VCC = 1V
全温度范围性能指标明确
具备VCC瞬态抗干扰能力
工作温度范围：-40℃至+125℃
提供环保型SOT - 23 - 3和SOT - 23封装

应用领域

电池供电应用
微处理器系统
便携式设备
安全系统
智能仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	3.08V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	240ms
	工作温度	-40℃~+125℃
