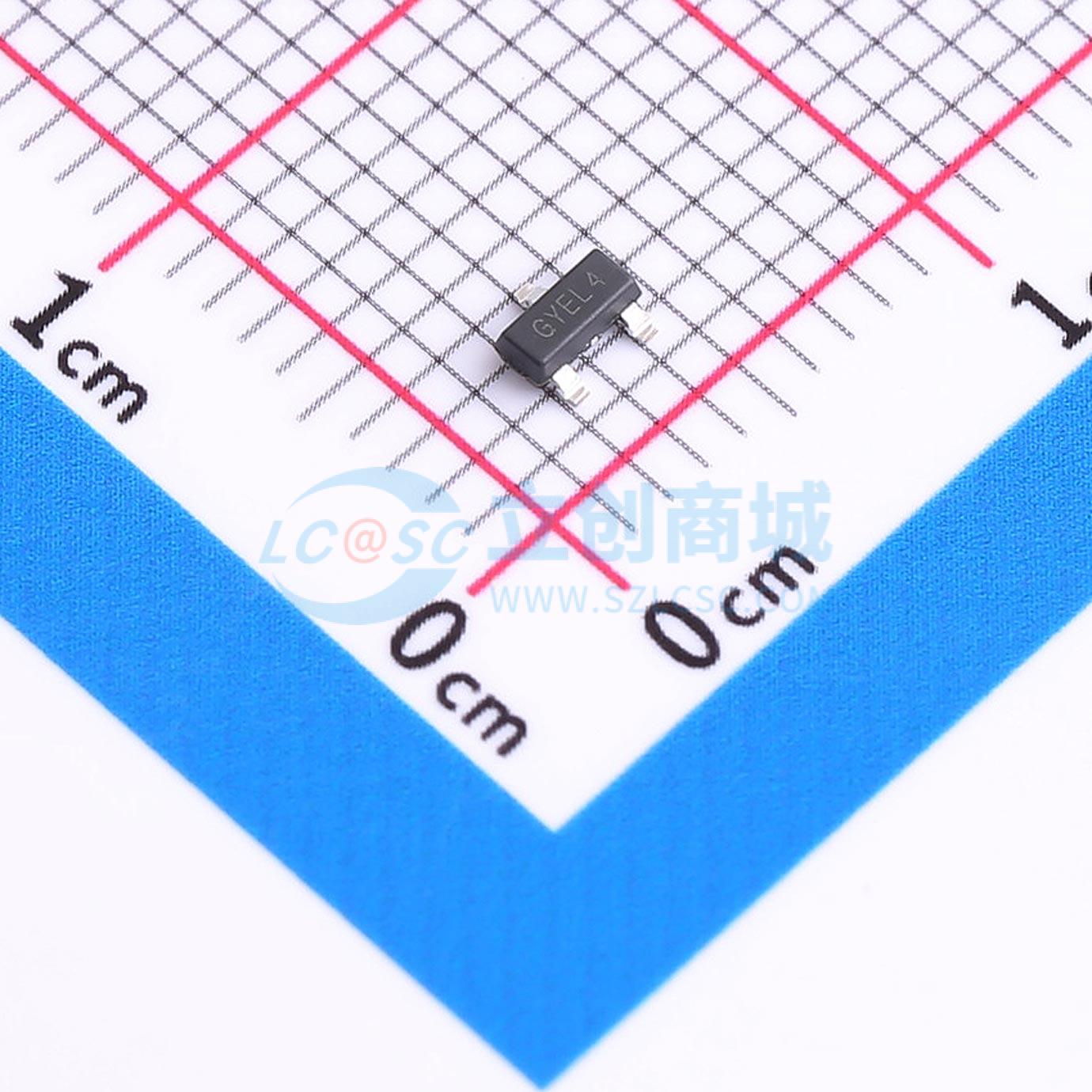

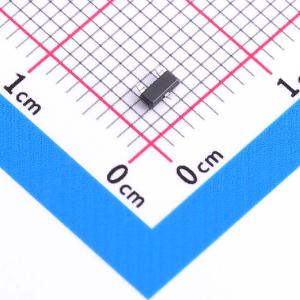

温馨提醒：图片仅供参考，商品以实物为准

SGM809B-SXN3LG/TR

Low Power Microprocessor Supervisory Circuit

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM803B/SGM809B/SGM810B监控电路用于监测微处理器和数字系统中的电源电压。在电源上电、掉电和欠压情况下，它们会提供复位输出。上电时，内部定时器会使复位信号保持240ms
品牌名称: SGMICRO(圣邦微)
商品型号: SGM809B-SXN3LG/TR
商品编号: C699617
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.039648克(g)

商品参数

商品概述

SGM803B/SGM809B/SGM810B监控电路用于监测微处理器和数字系统中的电源电压。它们在电源上电、掉电和欠压情况下提供复位输出。上电时，内部定时器会使复位信号保持240ms有效。这会使微处理器保持复位状态，直到条件稳定。nRESET输出在VCC低至1V时仍可正常工作。SGM803B和SGM809B提供低电平有效复位信号（nRESET），而SGM810B提供高电平有效信号（RESET）输出。SGM809B/SGM810B具有推挽输出，而SGM803B具有开漏输出，需要外部上拉电阻。有五种复位阈值电压选项可供选择，适用于监测3V、3.3V和5V电源电压。复位比较器具有内置的抗干扰能力，可抵御VCC上的快速瞬变。典型的300nA低电源电流使SGM803B/SGM809B/SGM810B非常适合用于便携式电池供电设备。所有器件均在扩展的-40°C至+125°C温度范围内进行了规格定义。

商品特性

精密电压监控：3V、3.3V和5V可选
是MAX803/MAX809/MAX810和ADM803/ADM809/ADM810的优质升级版
全温度范围规格定义
抗VCC瞬变干扰
低功耗：300nA（典型值）
VCC低至1V时复位有效
150ms上电复位（最小值）
开漏nRESET输出（SGM803B）
推挽nRESET输出（SGM809B）
推挽RESET输出（SGM810B）
-40°C至+125°C工作温度范围
小封装
SGM803B提供SOT-23-3和SOT-23封装
SGM809B提供SOT-23-3和SOT-23封装
SGM810B提供SOT-23-3和SOT-23封装

应用领域

微处理器系统
控制器
智能仪器
汽车系统
安全系统
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交56单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	推挽
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.93V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	240ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	300nA
