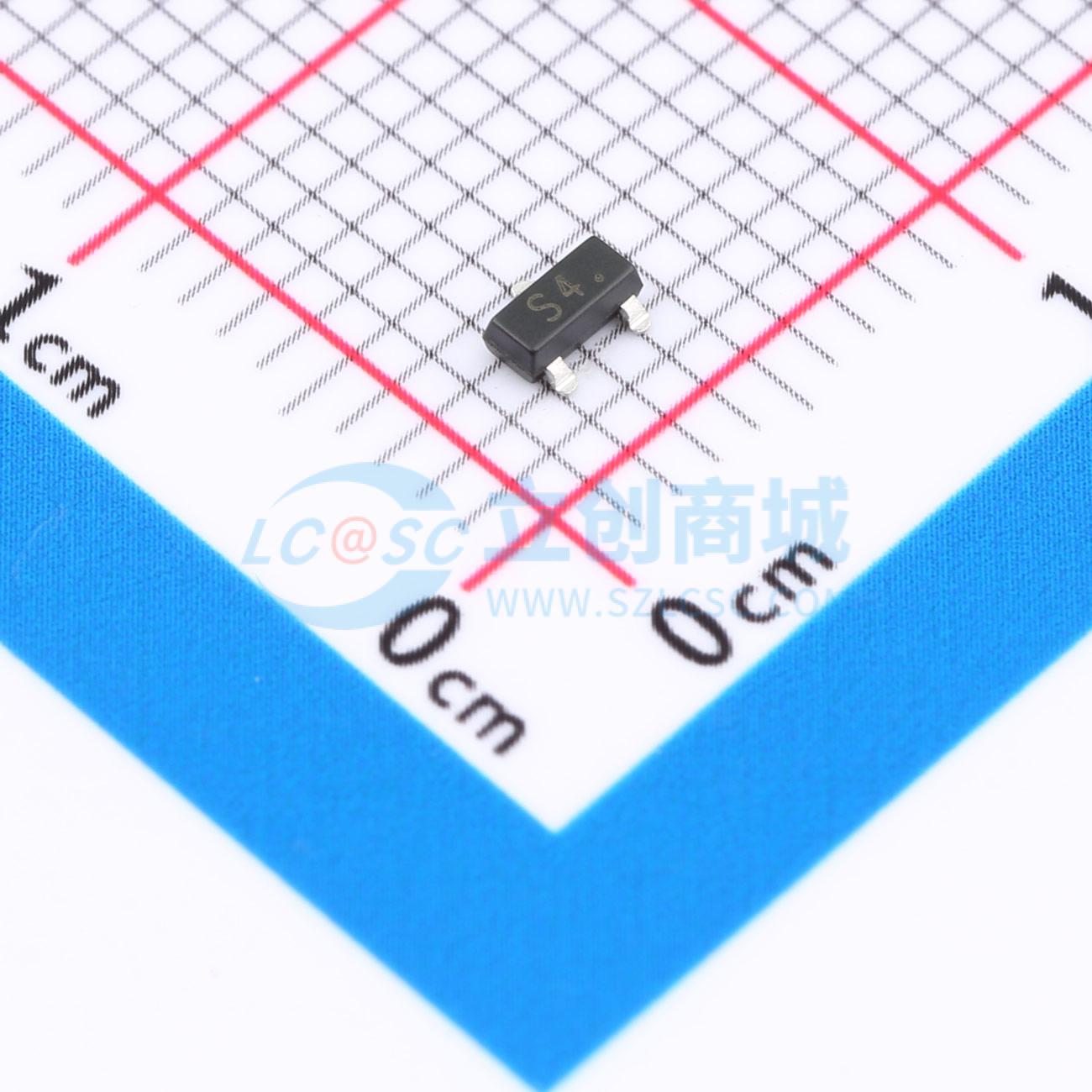

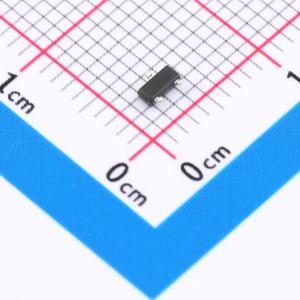

温馨提醒：图片仅供参考，商品以实物为准
YJL2304A
1个N沟道 耐压:30V 电流:3.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Trench Power LV MOSFET技术。高功率和电流处理能力
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJL2304A
- 商品编号
- C699298
- 商品封装
- SOT-23(TO-236)
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3.6A | |
| 导通电阻(RDS(on)) | 30mΩ@10V,3.6A | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.2nC@10V | |
| 输入电容(Ciss) | 390pF | |
| 反向传输电容(Crss) | 41pF@15V | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 67pF |
商品概述
- 沟槽功率低压MOSFET技术-高功率和高电流处理能力
应用领域
- PWM应用-负载开关
