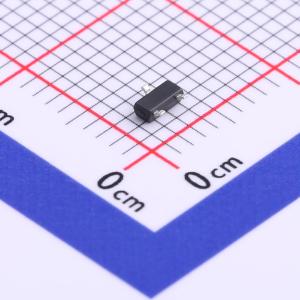

温馨提醒：图片仅供参考，商品以实物为准
YJL2305B
1个P沟道 耐压:20V 电流:5.4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用法国功率低压MOSFET技术。高密度单元设计，实现低导通电阻。高速开关
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJL2305B
- 商品编号
- C699312
- 商品封装
- SOT-23(TO-236)
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5.4A | |
| 导通电阻(RDS(on)) | 42mΩ@4.5V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 620mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.2nC@4.5V | |
| 输入电容(Ciss) | 830pF | |
| 反向传输电容(Crss) | 85pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 132pF |
商品概述
- 沟槽功率低压MOSFET技术
- 用于低RDS(ON)的高密度单元设计
- 高速开关
应用领域
-电池保护-负载开关-电源管理
