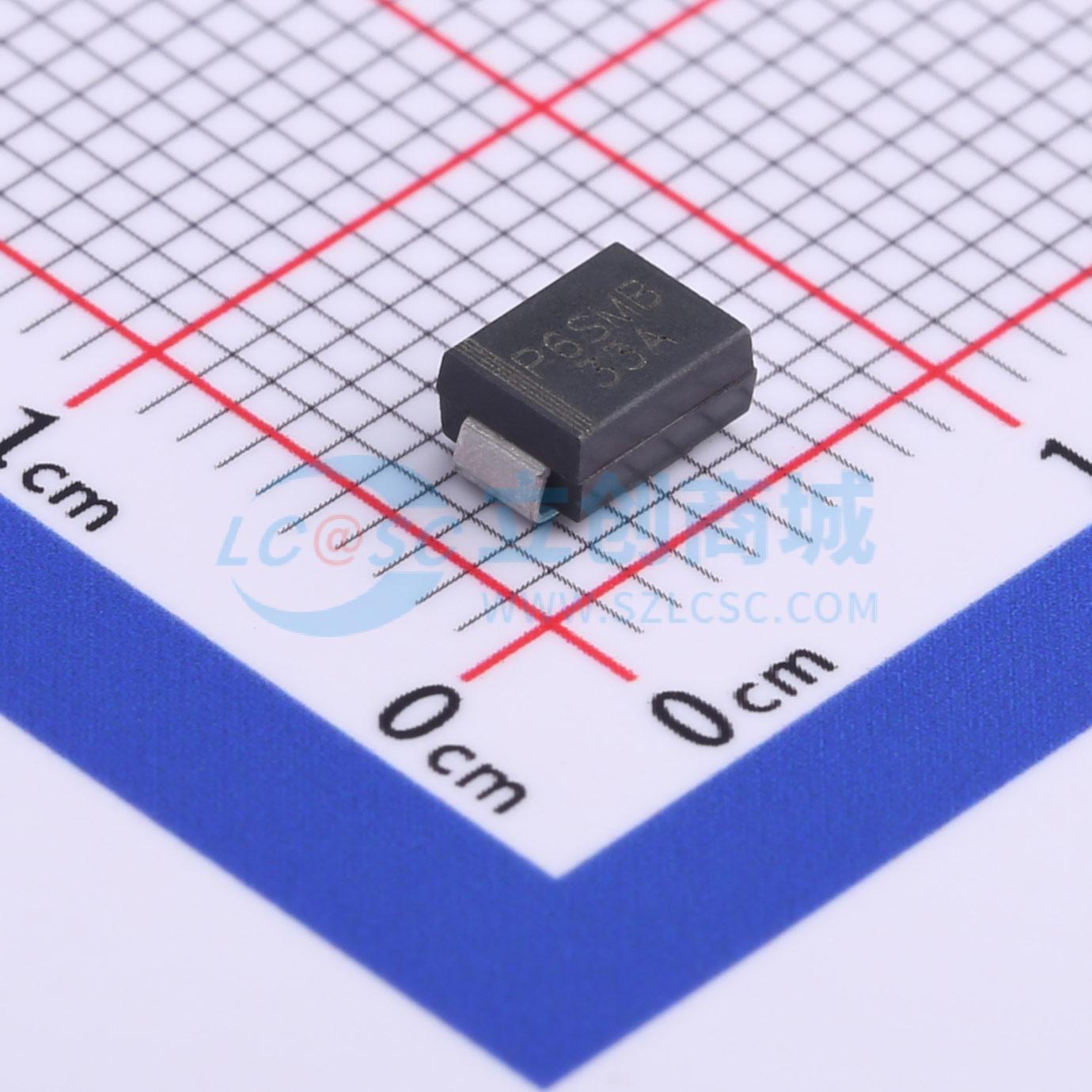

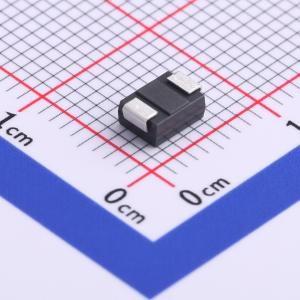

P6SMB33A
单向TVS 28.2V截止 峰值浪涌电流：13.13A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：适用于表面贴装应用。低轮廓封装。适合自动贴装。有单向和双向可选。600W 峰值脉冲功率能力，波形为 10/1000μs。低增量浪涌电阻，出色的钳位能力。应用：用于敏感电子设备，防止由电感负载开关和照明在消费、计算机、工业、电信领域的 IC、MOSFET、传感器单元信号线上引起的电压瞬变
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- P6SMB33A
- 商品编号
- C698996
- 商品封装
- DO-214AA(SMB)
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 28.2V | |
| 钳位电压 | 45.7V | |
| 峰值脉冲电流(Ipp) | 13.13A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 34.65V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用
- 薄型封装
- 适合自动贴装
- 有单向和双向可选
- 采用10/1000 μs波形时，峰值脉冲功率能力达600 W
- 浪涌电阻增量低，钳位能力出色
- 响应时间极快
- 保证高温焊接：端子处260 ℃/10 s
- 符合MSL 1级标准
- 符合RoHS 2002/95/EC和WEEE 2002/96/EC指令
应用领域
- 用于保护敏感电子设备，抵御由感性负载开关和雷击在消费、计算机、工业、电信领域的IC、MOSFET、传感器单元信号线等产生的电压瞬变。
