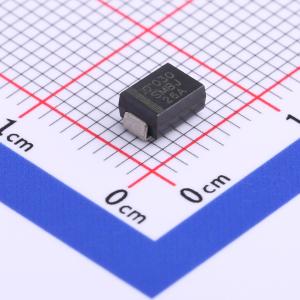

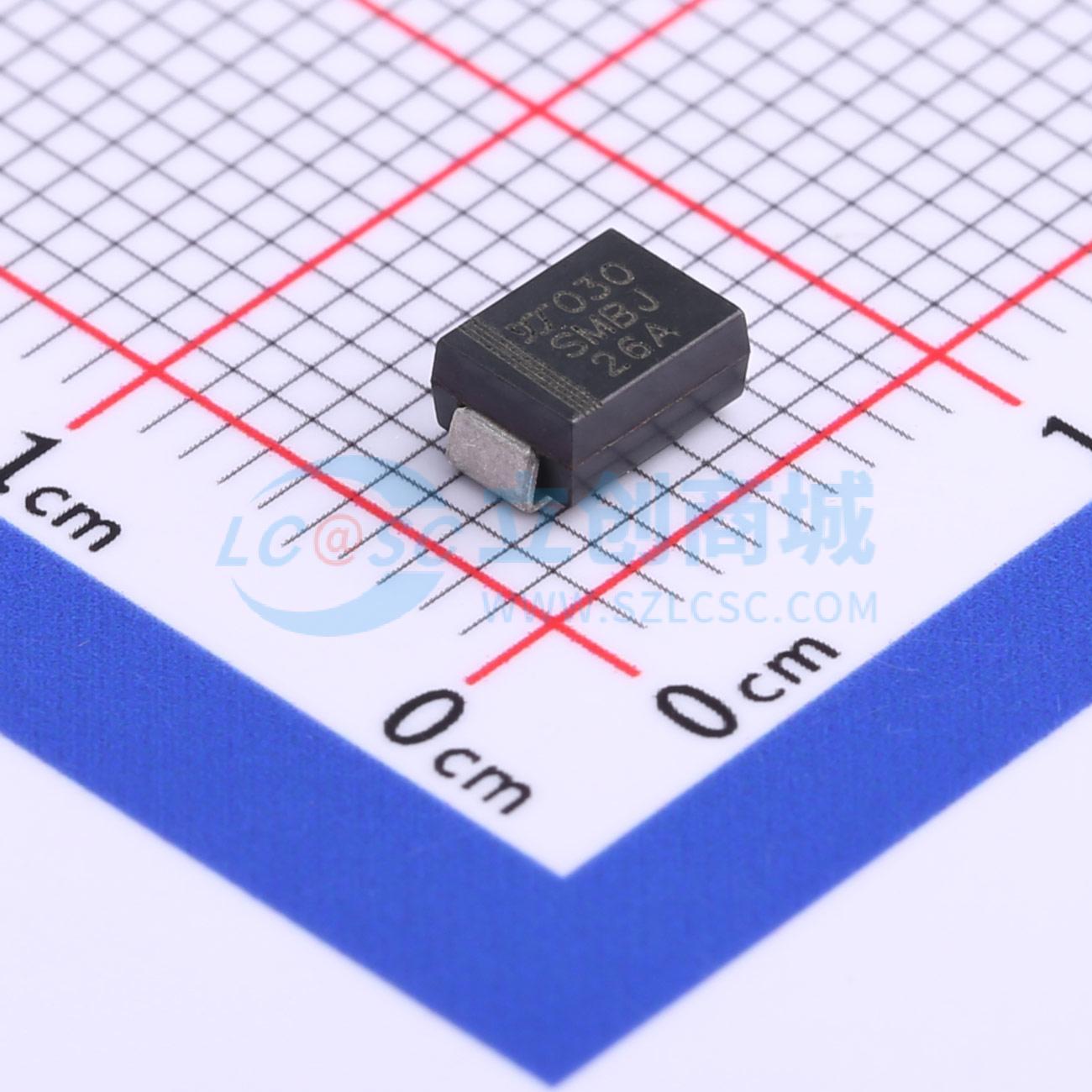

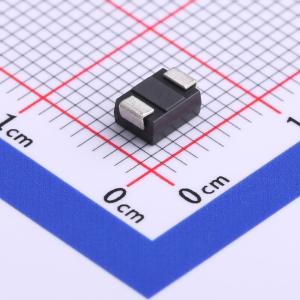

SMBJ26AQ
车规级 单向TVS 26V截止 峰值浪涌电流：14.3A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低轮廓封装。适合自动贴装。有单向和双向两种类型。采用10/1000μs波形时，具有600W的峰值脉冲功率能力。出色的钳位能力。响应时间极快。应用：用于保护敏感电子设备，防止因电感负载切换和闪电在消费、汽车和电信领域的IC、MOSFET和传感器单元信号线上引起的电压瞬变
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- SMBJ26AQ
- 商品编号
- C699014
- 商品封装
- DO-214AA(SMB)
- 包装方式
- 编带
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 14.3A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 31.9V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 有单向和双向可选
- 10 / 1000 μs波形下具有600 W的峰值脉冲功率能力
- 出色的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合J-STD-020C标准的MSL 1级，无铅最高峰值温度为260°C
应用领域
- 用于保护敏感电子设备，抵御由感性负载开关和雷击在IC、MOSFET以及消费、汽车和电信领域传感器单元信号线上引起的电压瞬变。
