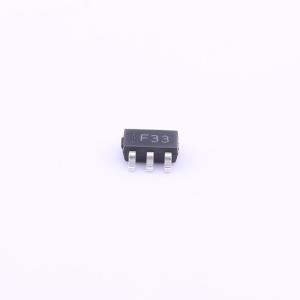

SP6201EM5-L-3-3/TR
输入6V 输出3.3V 200mA
- SMT扩展库
- 嘉立创SMT补贴
- 品牌名称MaxLinear(迈凌)
商品型号
SP6201EM5-L-3-3/TR商品编号
C6859商品封装
SOT-23-5包装方式
编带
商品毛重
0.048克(g)
商品参数
属性 | 参数值 | |
---|---|---|
商品目录 | 线性稳压器(LDO) | |
输出类型 | 固定 | |
最大输入电压 | 6V | |
输出电压 | 3.3V | |
输出电流 | 200mA | |
电源纹波抑制比(PSRR) | 78dB |
属性 | 参数值 | |
---|---|---|
压差 | 500mV@(200mA) | |
特性 | 低ESR;热保护(TSD);过流保护(OCP);带使能 | |
工作温度 | -40℃~+125℃ | |
输出极性 | 正极 | |
输出通道数 | 1 |
详细信息
- 系列说明
- 特性与应用
SP6200 和 SP6201 是 CMOS 低压差 (LDO) 稳压器,旨在满足需要准确性、速度和易用性的广泛应用。
这些 LDO 提供极低的静态电流,在负载下仅略有增加,因此在接地电流性能方面优于双极 LDO。这些 LDO 可处理极宽的负载范围,并通过 1μF 陶瓷输出电容器保证稳定性。它们具有出色的低频电源抑制比 (PSRR),这是其他 CMOS LDO 所不具备的,因此可提供出色的线路调节。高频 PSRR 优于 40dB,最高可达 400kHz。负载调节出色,温度稳定性可与双极 LDO 媲美。所有版本均提供启用功能。
这两款 LDO 均提供固定和可调输出电压版本,采用行业标准 5 引脚 SOT-23 和小型 2 x 3mm 8 引脚 DFN 封装。所有固定输出版本均提供 VOUT 良好指示器。
典型应用电路
固定电压器和可调电压器
