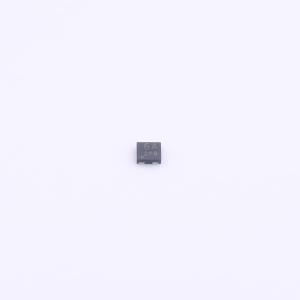

温馨提醒：图片仅供参考，商品以实物为准
PESD2CANFD27U-QCZ
双向 27V 1.8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD保护器件采用超小型DFN1412D-3（SOT8009）无引脚表面贴装器件（SMD）塑料封装，侧面可焊，旨在保护两条汽车车内网络总线免受静电放电（ESD）和其他瞬态影响造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2CANFD27U-QCZ
- 商品编号
- C6357002
- 商品封装
- DFN1412D-3
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 27V | |
| 钳位电压 | 34V | |
| 峰值脉冲电流(Ipp) | 1.8A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 28V | |
| 反向电流(Ir) | 50nA | |
| 类型 | TVS | |
| Cj-结电容 | 3.6pF |
商品概述
采用超小型DFN1412D - 3（SOT8009）无引脚表面贴装器件（SMD）塑料封装且侧边可焊的ESD保护器件，旨在保护两条汽车车内网络总线线路免受静电放电（ESD）和其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 27 V
- 低钳位电压：在IPP = 1 A时，VCL = 34 V
- 高达15 kV的ESD保护（IEC 61000 - 4 - 2）
- 超低电容：Cd = 4.0 pF
- 高达15 kV的ESD保护（ISO 10605；C = 150 pF；R = 330 Ω）
- 通过AEC - Q101认证
应用领域
- 汽车环境中车内网络线路的ESD保护
- CAN - FD
- CAN
- FlexRay
- SENT
