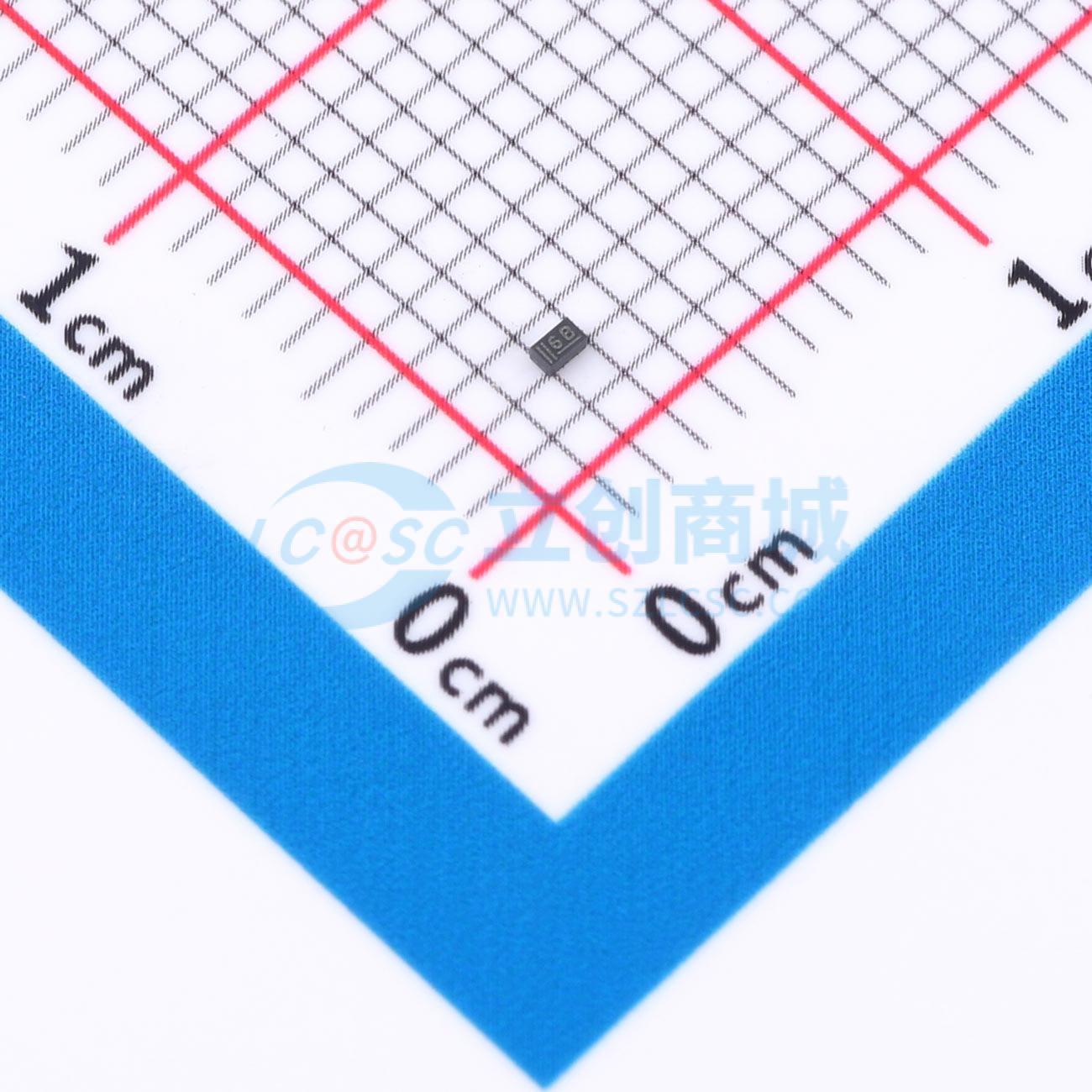

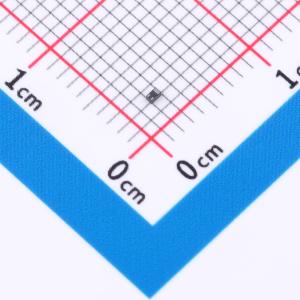

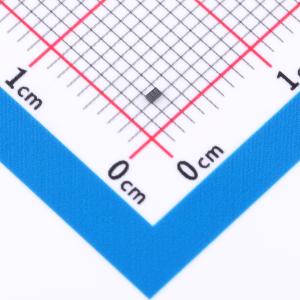

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0C2UMYL
单向ESD 5V截止 峰值浪涌电流：6.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 极低电容双向静电放电（ESD）保护二极管阵列，属于TrEOS保护系列。该器件采用DFN1006 - 3（SOT883 - 2）无引脚超小型表面贴装器件（SMD）塑料封装，旨在保护多达两条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0C2UMYL
- 商品编号
- C6357008
- 商品封装
- DFN1006-3
- 包装方式
- 编带
- 商品毛重
- 0.010412克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 3.4V | |
| 峰值脉冲电流(Ipp) | 6.5A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8V | |
| 反向电流(Ir) | 1nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
极低电容双向静电放电（ESD）保护二极管阵列，属于TrEOS保护系列。该器件采用DFN1006 - 3（SOT883 - 2）无引脚超小型表面贴装器件（SMD）塑料封装，旨在保护多达两条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 一对线路的单向ESD保护
- VRWM = 5 V器件
- 对于8/20 μs脉冲，具有6.5 A的极高浪涌耐受性
- 极低的二极管电容：典型值Cd = 0.5 pF
- 极低的钳位电压，可保护敏感的I/O接口
- 根据IEC 61000 - 4 - 2标准，ESD保护能力高达±15 kV
- 无引脚超小型SOT883 - 2表面贴装封装
- 符合IEC61000 - 4 - 4标准，耐受等级高达4级（相当于在50欧姆终端负载下40 A）
应用领域
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
- 5 Gbps的USB2.0、USB3.0数据线
