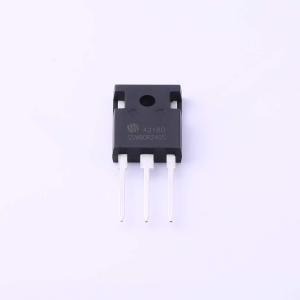

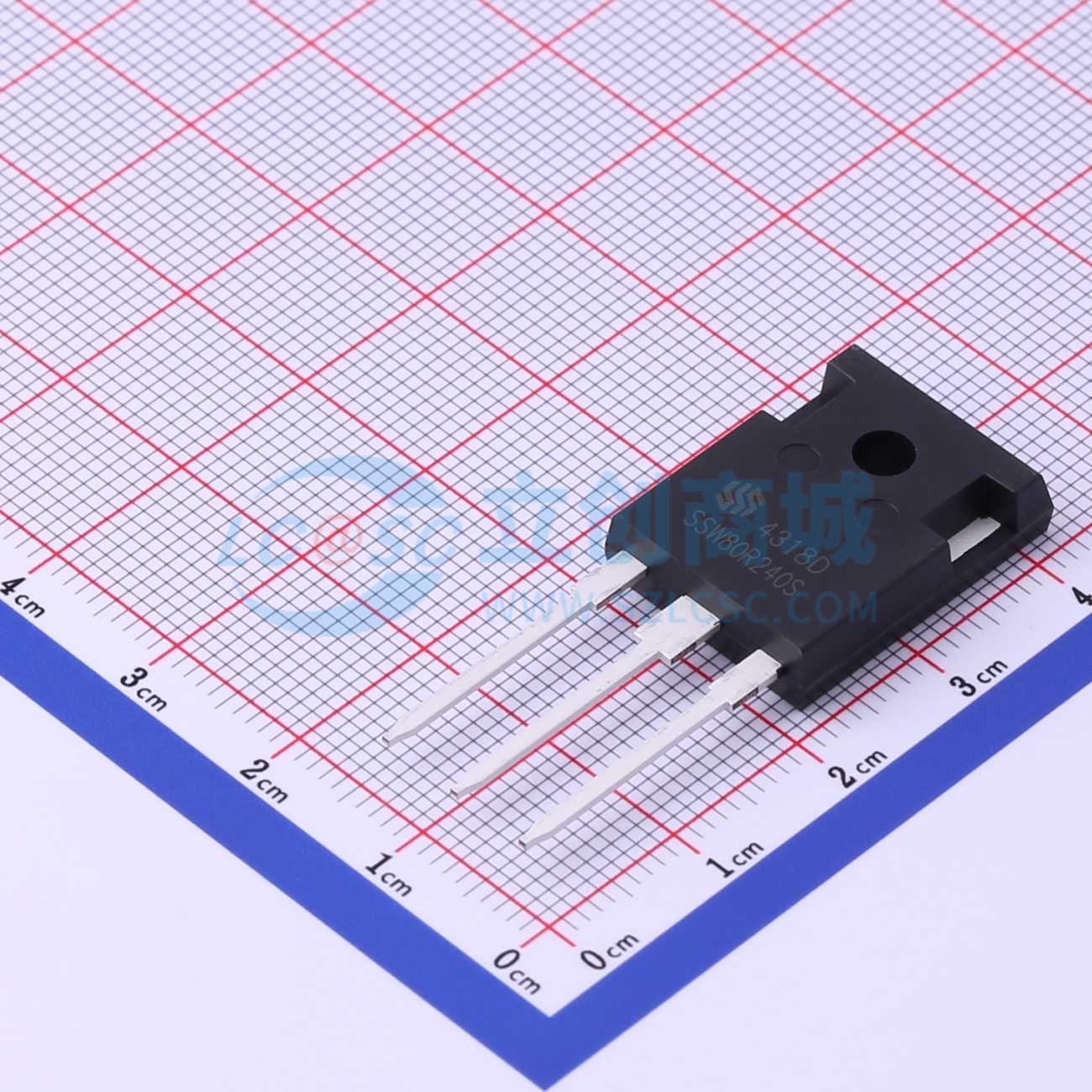

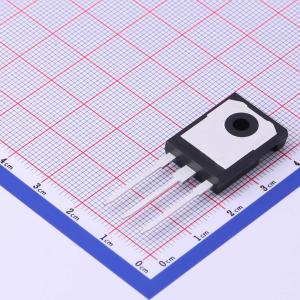

温馨提醒：图片仅供参考，商品以实物为准

SSW80R240S

1个N沟道耐压:800V 电流:18.4A

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: 上海超致
商品型号: SSW80R240S
商品编号: C696593
商品封装: TO-247-3
包装方式: 盒装
商品毛重: 8.14克(g)

商品参数

商品概述

超结场效应晶体管（SJ-FET）是新一代高压MOSFET系列产品，采用先进的电荷平衡机制，具备出色的低导通电阻和低栅极电荷性能。这项先进技术经过优化，可最大程度降低传导损耗，提供卓越的开关性能，并能承受极高的dv/dt速率和更高的雪崩能量。SJ-FET适用于各种开关模式操作的AC/DC电源转换，以实现更高的效率。

商品特性

多外延工艺SJ-FET
结温（TJ）为150℃时耐压850V
典型导通电阻RDS(on) = 0.22Ω
超低栅极电荷（典型Qg = 27.5nC）
100%经过雪崩测试

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	类型	1个N沟道
	漏源电压(Vdss)	800V
	连续漏极电流(Id)	18.4A
	导通电阻(RDS(on))	220mΩ@10V,9A
	耗散功率(Pd)	151W

	属性	参数值
	阈值电压(Vgs(th))	4.5V@250uA
	栅极电荷量(Qg)	27.5nC@10V
	输入电容(Ciss@Vds)	1.29nF@25V
	反向传输电容(Crss)	22pF@25V
	工作温度	-55℃~+150℃@(Tj)
