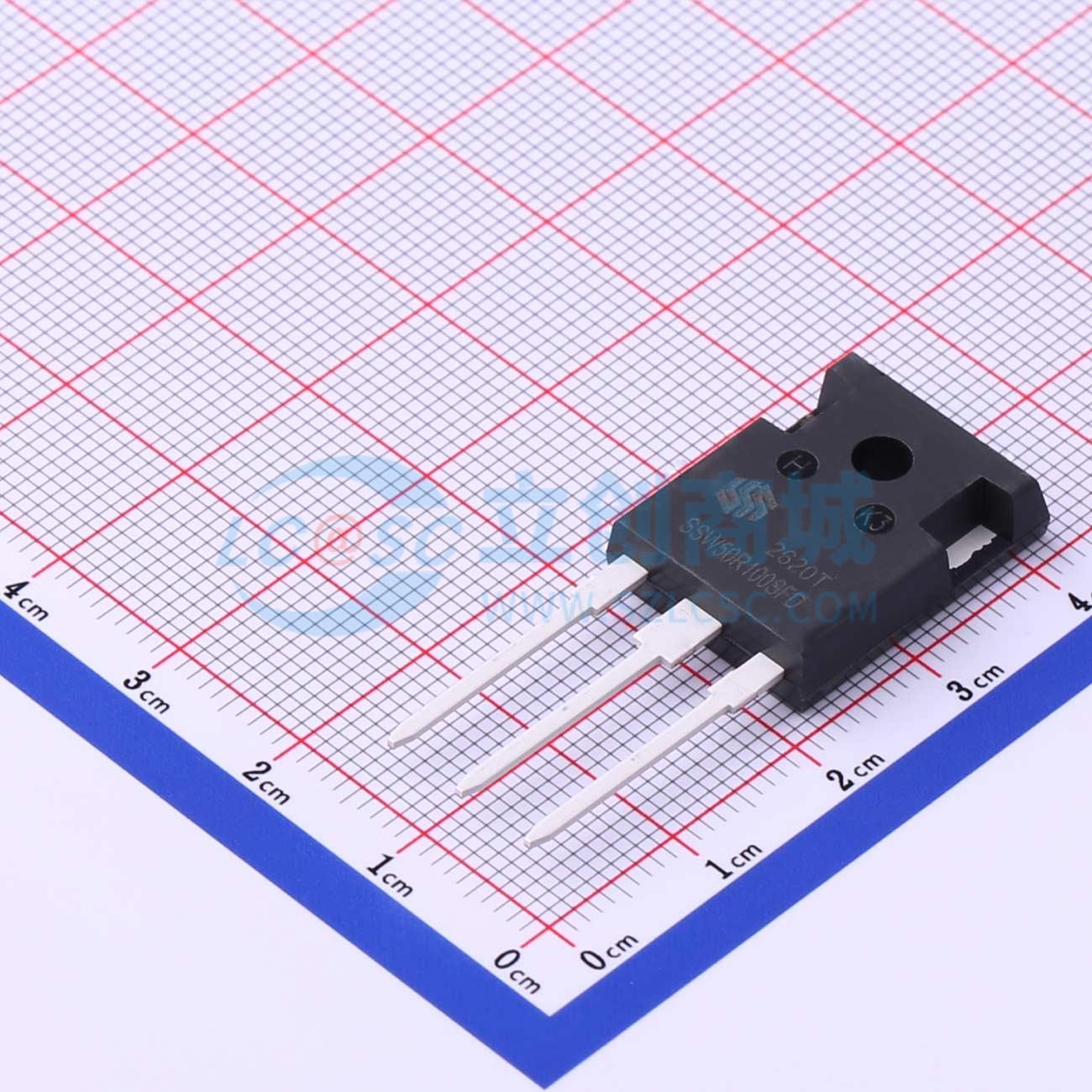

温馨提醒：图片仅供参考，商品以实物为准
SSW50R100SFD
1个N沟道 耐压:500V 电流:33A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 上海超致
- 商品型号
- SSW50R100SFD
- 商品编号
- C696584
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 6.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 33A | |
| 导通电阻(RDS(on)) | 90mΩ@10V,17A | |
| 耗散功率(Pd) | 284W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 2.1nF@25V | |
| 反向传输电容(Crss) | 13pF@25V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
SJ-FET是新一代高压MOSFET系列产品，采用先进的电荷平衡机制，具备出色的低导通电阻和低栅极电荷性能。这项先进技术旨在最大程度降低传导损耗，提供卓越的开关性能，并能承受极高的dv/dt速率和更高的雪崩能量。SJ-FET适用于各种开关模式操作的AC/DC电源转换，以实现更高的效率。
商品特性
- 多外延工艺SJ-FET
- 快速恢复体二极管
- 极低的反向恢复电荷
- 550V @TJ = 150 ℃
- 典型RDS(on) = 90mΩ
- 超低栅极电荷（典型Qg = 45nC）
- 100%雪崩测试
