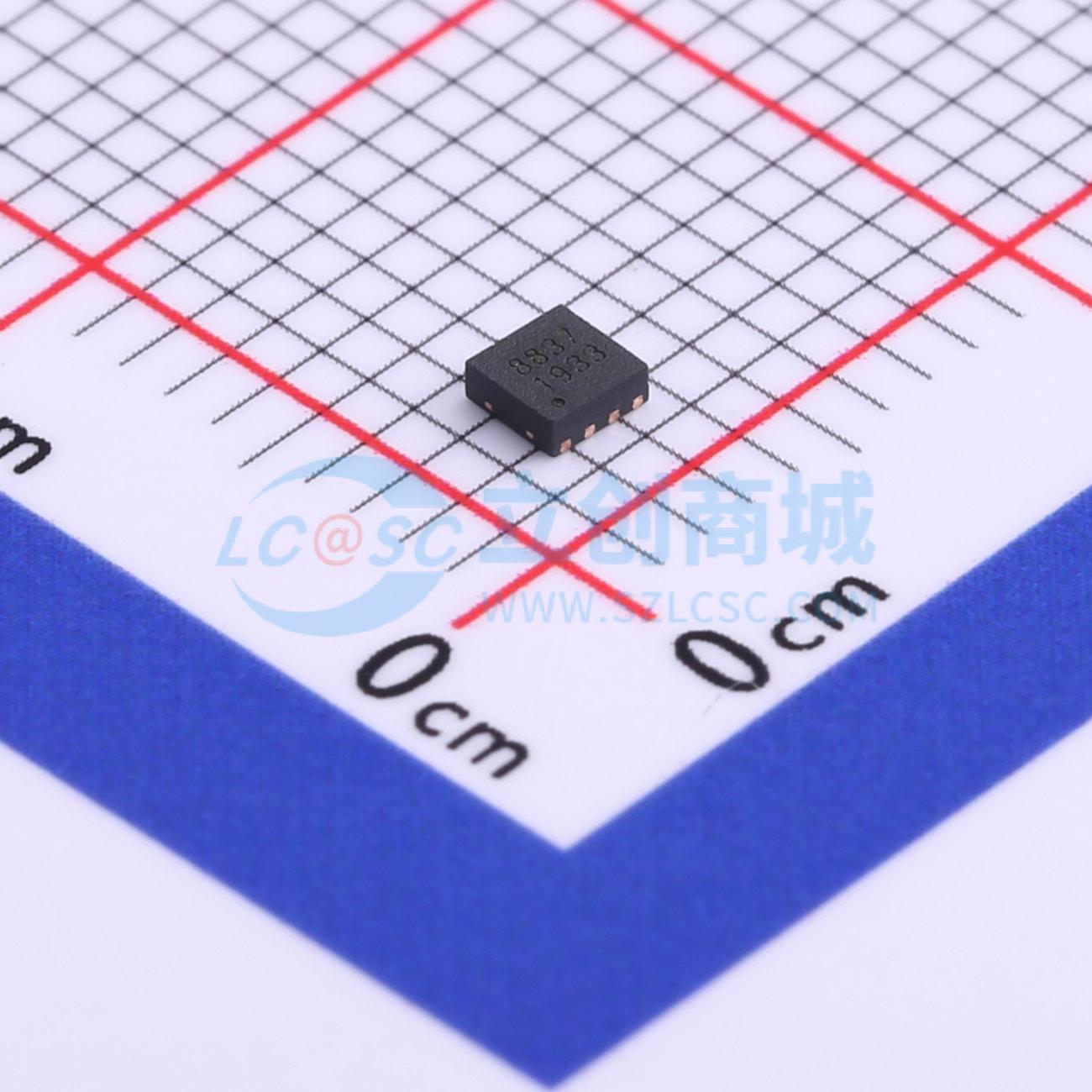

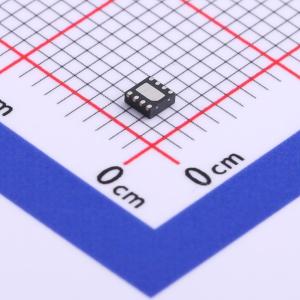

SE8837AD
马达驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款直流有刷电机驱动IC，适用于电动牙刷、智能锁、消费类产品以及其它低压或者电池供电的运动控制产品。输出DC电流达到1.8A。有两组工作电压：VM工作范围是0~12V，VCC工作范围是1.8~5.5V。有一组PWM（IN1-IN2）输入，超低输出内阻，采用DFN8和SOP8两种封装。内部集成过流保护、欠压保护和过温保护。
- 品牌名称
- XSEC(深亚电子)
- 商品型号
- SE8837AD
- 商品编号
- C694042
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | - | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 280mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
SE8837A 是一款直流有刷电机驱动IC，适用于电动牙刷、智能锁、消费类产品以及其它低压或者电池供电的运动控制产品。 SE8837A 输出DC 电流达到1.8A。有两组工作电压：VM 工作范围是0~12V，VCC 工作范围是 1.8~5.5V。 SE8837A 有一组PWM（IN1 - IN2）输入，超低输出内阻，采用DFN8 和SOP8 两种封装。内部集成过流保护、欠压保护和过温保护。
商品特性
- H 桥马达驱动
- 驱动直流有刷电机或电感或其它负载
- 超低内阻：上臂 + 下臂：280mΩ
- 最大1.8A 直流输出驱动电流
- 电机电压和逻辑电压独立供电
- 马达电源VM：0 to 12V
- 逻辑电源VCC：1.8V to 5.5V
- 低功耗休眠模式
- IVM 和IVCC 的静态电流10nA
- 小封装
- DFN8 (2.0×2.0 mm)
- SOP - 8
- 保护特征
- VCC 欠压锁定
- 过流保护
- 过热保护
应用领域
- 电子锁
- 玩具
- 无线充电
- 机器人消费类产品
